Me gustaría calcular una estructura de una nave con cargas desde un puente grúa. No tengo muy claro qué significan las diferentes categorías de acción. ¿Me puedes explicar esto?

Respuesta

La norma EN 1991-3, tabla 2.2 presenta los grupos de cargas 1 al 10. Estos son equivalentes a la denotación de las clases en nuestro software.

La integración en las categorías A a E es una clasificación específica de Dlubal Software.

  • Categoría A: Estado límite último → Tabla 2.2 de la norma: ULS (1-7)
  • Categoría B: Carga de prueba (8)
  • Categoría C: Accidental (9,10)
  • Categoría D: Estado límite de servicio (11-13)

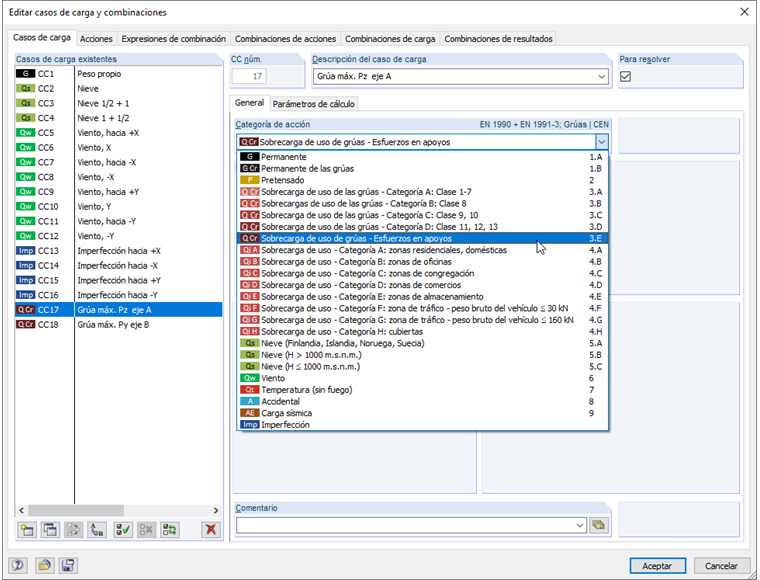

  • Categoría E: se agregó a la combinatoria bajo petición del cliente y se debería de usar para los casos de carga donde las fuerzas en los apoyos del cálculo del puente grúa se combinan con la estructura relacionada.

El artículo de nuestra base de conocimientos (ver enlaces a continuación) señala que las combinatorias (Clases A a D) se deben usar para un cálculo preliminar de los puentes grúa. Para la estructura de apoyo (soportes, apoyos, cerchas), no se debe usar esta combinatoria.

En su modelo, las cargas de apoyo del cálculo del puente grúa sólo se consideran en la Categoría E.

Palabras clave

Combinatoria puente grúa Cargas desde puente grúa Categoría Puente grúa

Referencia

[1]   Eurocode 1: Actions on structures - Part 3: Actions induced by cranes and machinery; EN 1991‑3:2010‑12
