Chtěl bych spočítat rám haly se zatíženími z jeřábové dráhy. Nejsem si zcela jistý, co znamenají jednotlivé kategorie účinků. Můžete mi je vysvětlit?

Odpověď

V normě EN 1991-3 jsou skupiny zatížení 1 až 10 uvedené v tabulce 2.2. Tyto je třeba dát naroveň s označením tříd v našem softwaru.

Klasifikace do kategorií A až E představuje klasifikaci specifickou pro programy Dlubal.

  • Kategorie A: Mezní stav únosnosti → Tabulka 2.2 normy: MSÚ (1-7)
  • Kategorie B: Zkušební zatížení (8)
  • Kategorie C: Mimořádná (9,10)
  • Kategorie D: Mezní stav použitelnosti (11-13)
  • Kategorie E: Byla zařazena do kombinatoriky na základě požadavku zákazníka a měla by být použita pro zatěžovací stavy, v nichž se podporová síla z výpočtu nosníku jeřábové dráhy kombinuje do další konstrukce.

V článku z naší databáze znalostí (viz odkazy níže) je uvedeno, že kombinatorika (třídy A až D) by měla být použita pro předběžné posouzení jeřábových nosníků. U nosné konstrukce (konzoly, sloupy, nosníky) nelze tuto kombinatoriku použít.

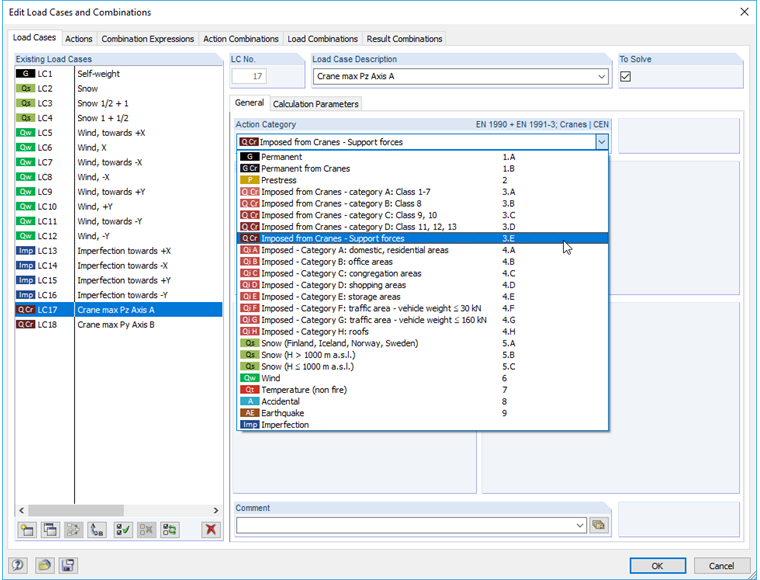

Ve vašem modelu by byla zatížení na podporách z výpočtu jeřábové dráhy zohledněna pouze v kategorii E.
