Je voudrais calculer un cadre de hall avec des charges provenant d'une piste de grue. Je ne comprends pas très bien ce que signifient les différentes catégories d'impact. Pouvez-vous m'expliquer cela?

Réponse

La norme EN 1991-3, tableau 2.2., Présente les groupes de charge 1 à 10. Elles sont égales à la dénotation des classes dans notre logiciel.

L'intégration dans les Catégories A à E est une classification spécifique de Dlubal Software.

  • Catégorie A: Limite ultime → Tableau 2.2 de la norme: ELU (1-7)
  • Catégorie B: Charge d'essai (8)
  • Catégorie C: Accidentelle (9,10)
  • Catégorie D: État limite de service (11-13)

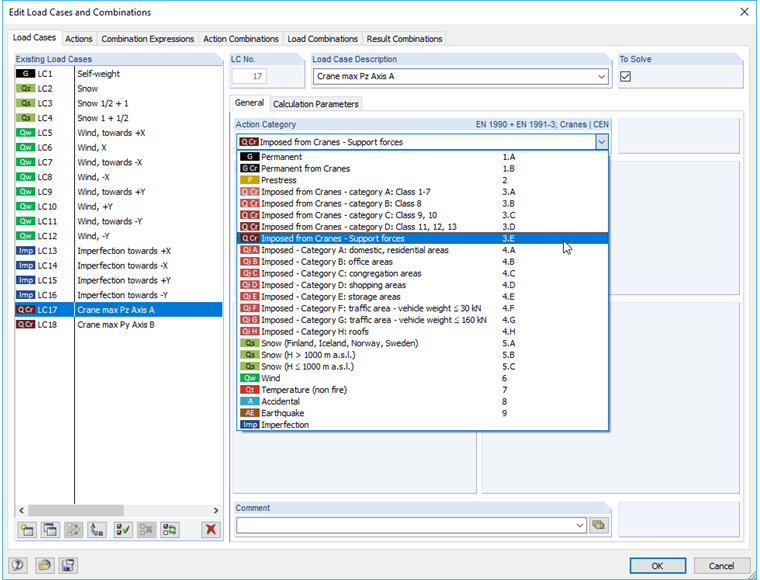

  • Catégorie E: Elle a été ajoutée à la combinatoire à la demande du client et doit être utilisée pour les cas de charge où les efforts d'appui de la poutre-pont sont combinés à la structure associée.

Souligne que la combinatoire (classes A à D) doit être utilisée pour la vérification préliminaire des poutres de pont roulant (voir les liens ci-dessous). Cette combinaison ne doit pas être utilisée pour la structure portante (consoles, appuis, fermes).

Dans votre modèle, les charges d'appui de la poutre-pont ne sont considérées que dans la catégorie E.

Mots-clés

Piste de grue combinatoire charges provenant de poutres de grue catégorie

Littérature

[1]   Eurocode 1: Actions on structures - Part 3: Actions induced by cranes and machinery; EN 1991‑3:2010‑12
