Sonja von Bloh Моделирование | Конструкция SHAPE-THIN

Как моделировать закругления, фаски и т.д.?

Ответ

Неровности в геометрии сечения могут быть представлены точечными элементами. Их можно добавлять в виде углов, прямоугольников, кругов или треугольников, а также удалять с поверхностей элементов. Таким образом, можно дополнительно учесть или исключить площадь точечного элемента для значений сечения.

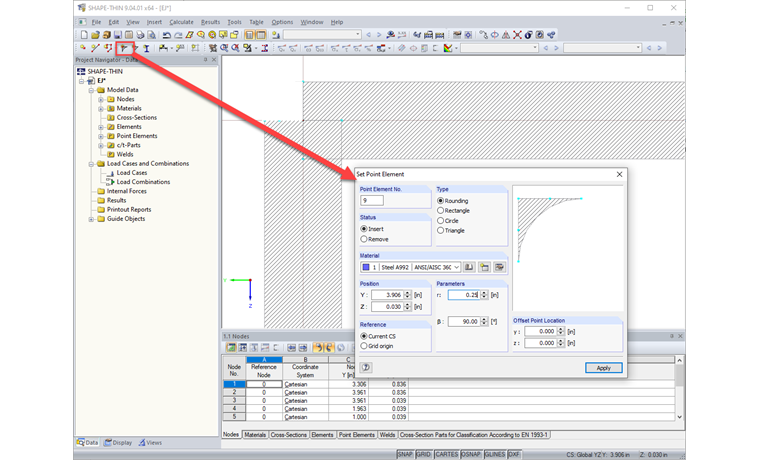

Чтобы вставить точечные элементы, выберите Вставить → Данные сечения → 1,5 точечных элемента или используйте соответствующую кнопку на панели инструментов (Рисунок 1).

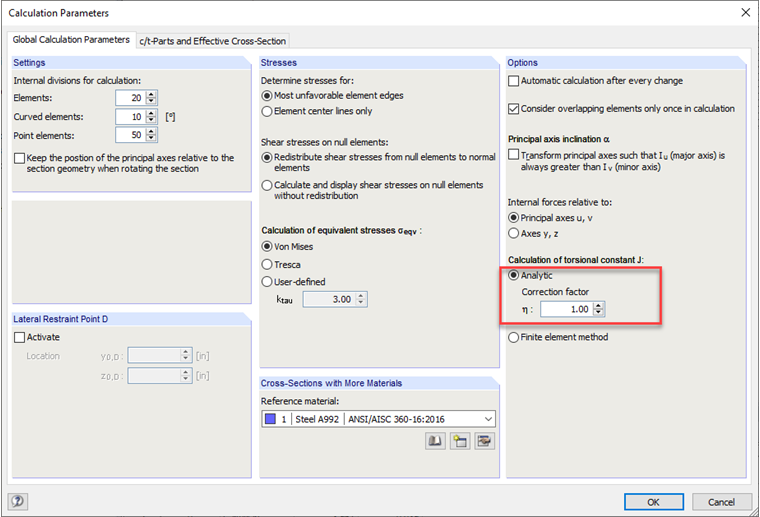

На точечные элементы напряжения не выводятся. Точечные элементы не учитываются при расчете момента инерции кручения. Это можно компенсировать с помощью поправочного коэффициента в диалоговом окне «Параметры расчета» (рисунок 2). Б. для выявления выраженных желобков.

Кроме того, можно использовать функцию «Круглый или Угловой угол» для обеспечения углов и краев сечения радиусами и прогибами. Чтобы получить доступ к этой функции, в меню выберите «Правка» → «Закругленный угол» или «Угловой» (рисунок 3). В разделе «Тип угла» укажите, должна ли угловая область быть закругленной или наклонной. В зависимости от спецификаций, в разделе «Параметры» укажите радиус сопряжения r или уменьшение по длинам l1 и l2.

Эти два элемента затем можно выбрать щелчком мыши в рабочем окне, не закрывая диалоговое окно. В поле «Создать между элементами №» отображает номера элементов.

Если установлен флажок «Отсоединить элементы», то проекции исходных элементов в угловой области удаляются после создания дуги или создания нового элемента. Опция Удалить угол также удаляет узел в углу.

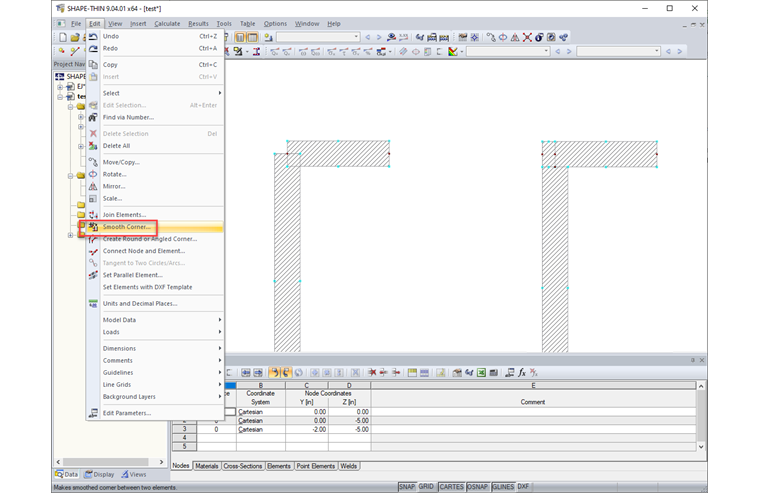

Кроме того, можно использовать функцию «Гладкий угол» для моделирования угловых областей, расположенных точно по отношению к деталям, без использования прямоугольных точечных элементов (Рисунок 4). Для доступа к функции выберите «Правка» → «Гладкий угол». Затем щелкните один из двух элементов в области перекрытия в рабочем окне. Соответствующая страница элемента сокращается, а соответствующая страница элемента соответственно расширяется. Нулевой элемент создает связь между элементами.
