Można je uzupełniać jako zaokrąglenie, prostokąt, okrąg lub trójkąt lub też usunąć z powierzchni elementów. W ten sposób obszar elementu punktowego dla wartości przekroju poprzecznego może być dodatkowo brany pod uwagę lub wykluczony.

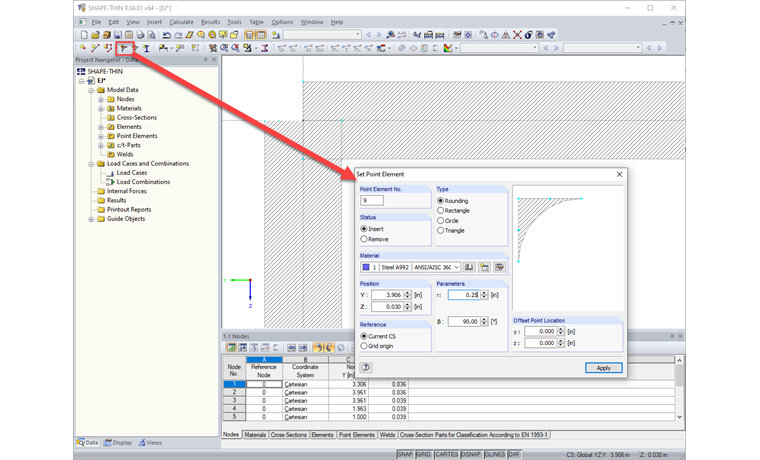

Elementy punktów można wstawiać za pomocą menu Wstaw -> Dane przekroju -> 1 5 punktów lub odpowiedni przycisk na pasku narzędzi (patrz Rysunek 1).
Żadne napięcia nie są wyprowadzane w punktach.

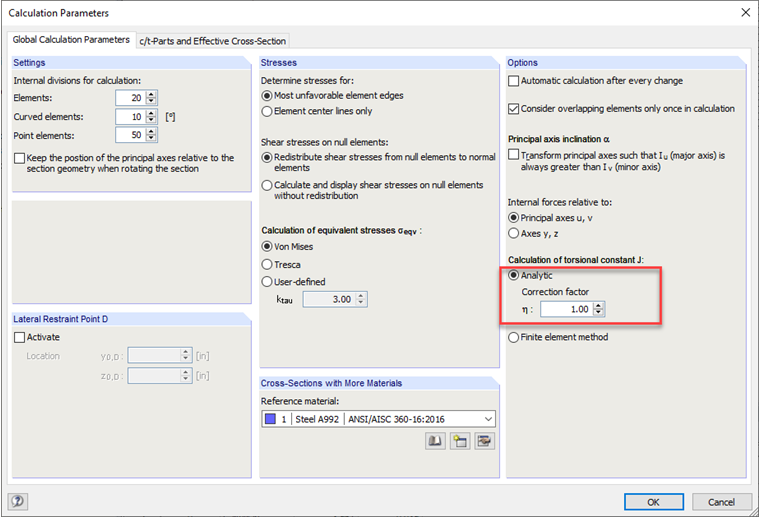

Elementy punktowe nie są uwzględniane przy obliczaniu momentu skrętnego bezwładności. Można to skompensować w oknie dialogowym Parametry obliczeniowe za pomocą współczynnika korygującego, do B. do wykrywania wyraźnych filetów.

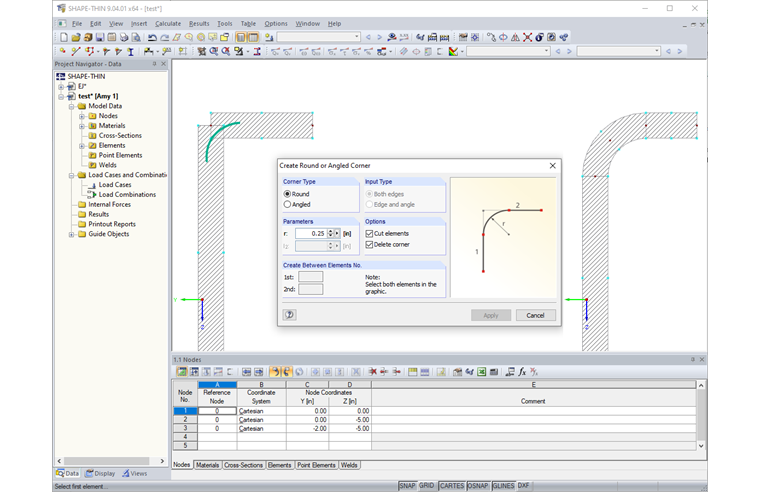

Ponadto narożniki i krawędzie przekroju mogą być wyposażone w promienie krzywizny i wygięcia z funkcją „zaokrąglenia lub zagięcia narożnika”. Ta funkcja jest wywoływana przez menu Edycja -> Zaokrąglij lub zgnij róg (patrz rysunek 2). W sekcji Typ narożnika określ, czy narożnik powinien być zaokrąglony czy kątowy. W zależności od specyfikacji, w sekcji Parametry należy określić promień krzywizny r lub skrócenie o długości l1 i l2.
Dwa elementy są następnie - bez zamykania okna dialogowego - w oknie roboczym kliknięciem myszy
wybrać. W sekcji „Generowanie między elementami nr” stają się numerami elementów
wyświetlany.
Jeśli pole wyboru Odłącz elementy jest aktywne, po utworzeniu łuku lub
nowy element usuwa supernatanty z oryginalnych elementów w obszarze narożnym. Opcja
Usuń narożnik usuwa również węzeł w rogu.

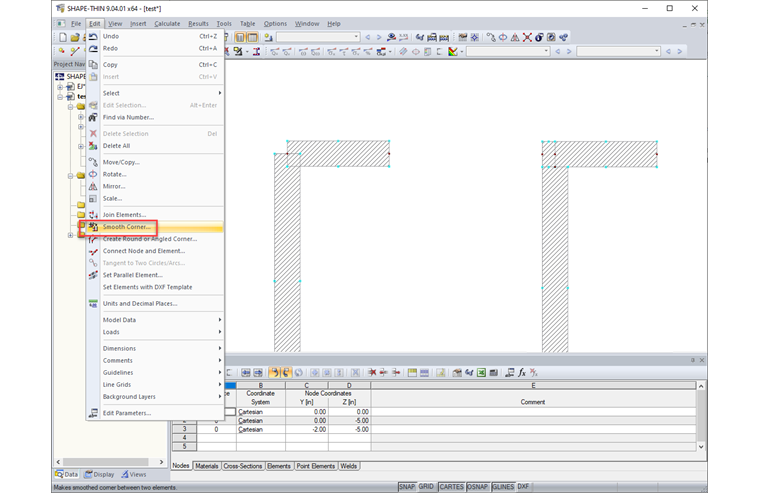

Dodatkowo, Narożnik narożny pozwala szczegółowo modelować obszary narożne, bez użycia prostokątnych elementów punktowych (patrz Rysunek 3). Funkcja jest wywoływana przez menu Edycja -> Wygładź róg. Następnie kliknij jeden z dwóch elementów w obszarze nakładania się w oknie roboczym. Odpowiednia strona elementu jest skrócona, a sąsiednia strona odpowiednio się rozszerza. Element zerowy ustanawia połączenie między elementami.
