问题

如何对倒圆角、倒角等建模?


回复:

截面几何形状中的不规则性可以显示为点单元。 它们可以添加为圆角、矩形、圆或三角形,也可以从杆件面上删除。 通过这种方式,可以为截面属性额外考虑或排除点单元的面积。

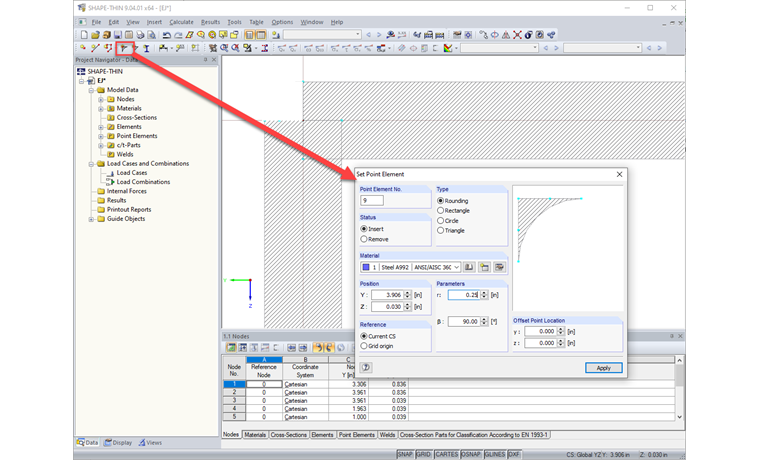

点单元可以通过菜单“插入” → “截面数据” → “1.5 点单元”或工具栏中的相应按钮插入(图 01)。

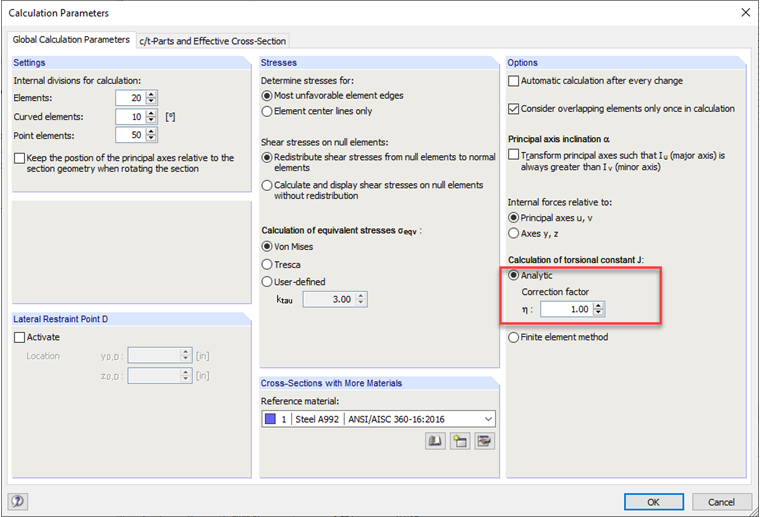

在点单元上不显示应力。 点单元不包括在扭转常数的计算中。 例如,这可以通过计算参数对话框 (图 02) 中的修正系数来补偿。

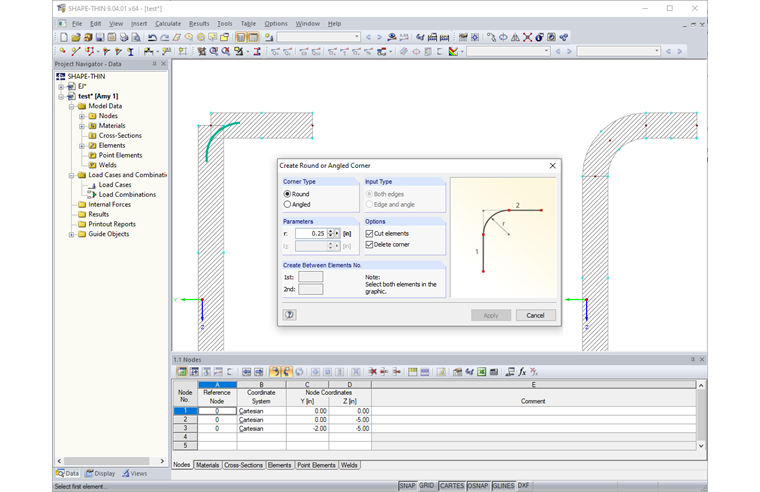

此外,可以使用“创建圆角或倒角”功能为截面的拐角和边缘提供圆角半径和弯曲。 该功能在菜单 编辑 → 创建圆角或倒角中可用(图 03)。 在对话框的拐角类型部分中,指定拐角区域是圆的还是成角度的。 根据选择,在对话框参数部分中输入圆角半径 r 或折减长度 l1 和 l2。

这两个单元都可以通过在工作窗口中单击鼠标来选择,而无需关闭该对话框。 线编号显示在“在线编号之间创建”对话框中。部分。

如果选择了“剪切线”复选框,RFEM 将在创建圆弧或新建单元后删除在拐角区域内重叠的原始单元的延长部分。 删除拐角选项也会删除拐角中的节点。

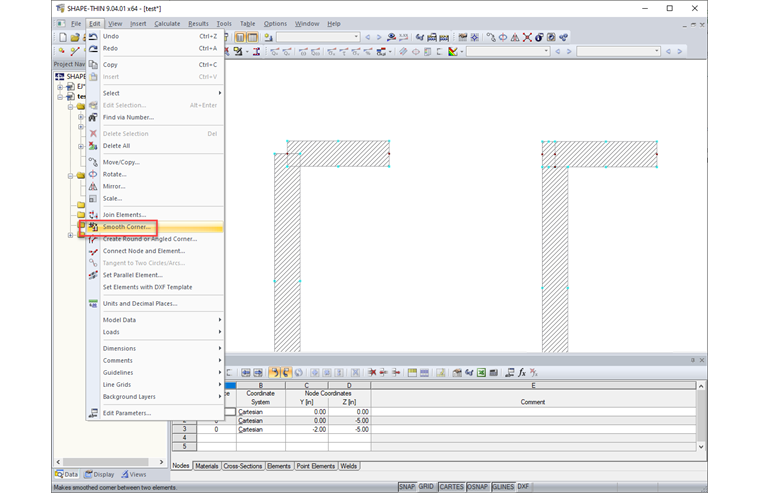

此外,您可以使用“平滑拐角”功能在不使用矩形点单元的情况下对拐角区域进行建模(图 04)。 在菜单编辑 → 平滑拐角中提供该功能。 然后,在工作窗口的相贯区域中单击两个单元之一。 相应的单元边缩短,相邻单元边相应地延长。 空单元在单元之间创建连接。
