Domanda

Le irregolarità nella geometria della sezione trasversale possono essere visualizzate come elementi puntuali. Possono essere aggiunti come arrotondamento, rettangolo, cerchio o triangolo o rimossi dalle superfici delle aste. In questo modo, è possibile considerare o escludere l'area dell'elemento puntuale per le proprietà della sezione trasversale.

È possibile inserire gli elementi puntuali utilizzando il menu "Inserisci" → "Dati della sezione trasversale" → "1.5 Elementi puntuali" o il pulsante corrispondente nella barra degli strumenti (Figura 01).

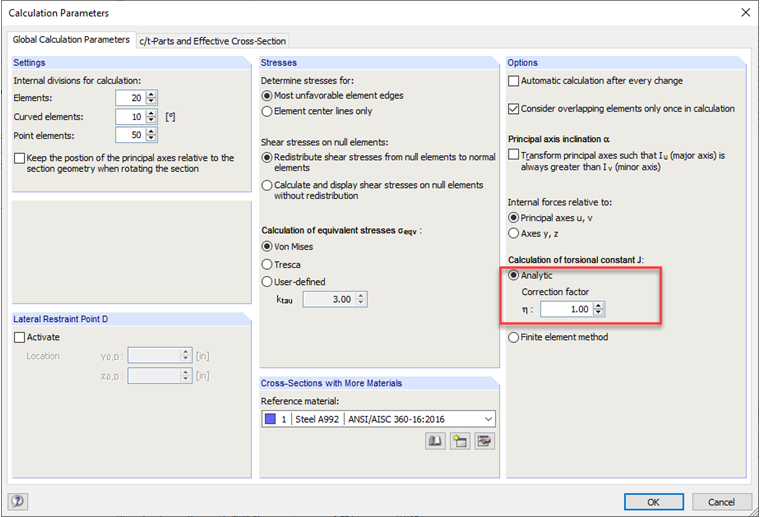

Nessuna tensione viene visualizzata sugli elementi puntuali. Gli elementi puntuali non sono inclusi nel calcolo della costante di torsione. Questo può essere compensato da un fattore di correzione nella finestra di dialogo Parametri di calcolo (Figura 02) al fine di determinare un arrotondamento distinto, ad esempio.

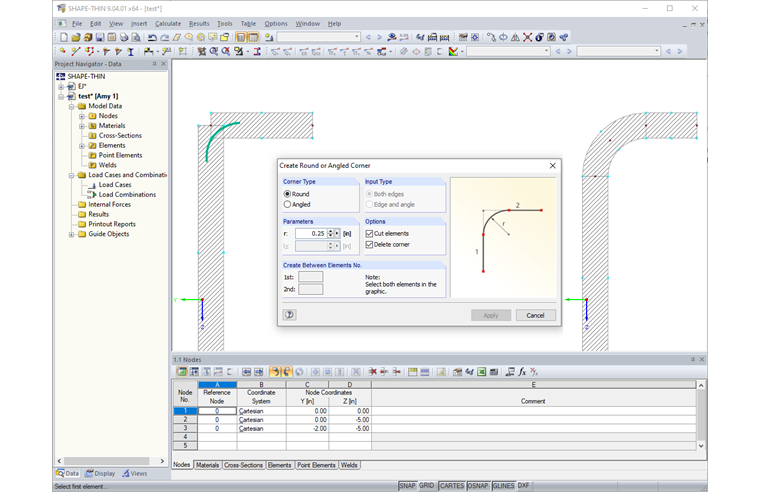

Inoltre, è possibile utilizzare la funzione "Crea angolo arrotondato o angolato" per fornire agli angoli e ai bordi della sezione trasversale un raggio di raccordo e una flessione. Questa funzione è disponibile nel menu Modifica → Crea angolo arrotondato o angolato (Figura 03). Nella sezione di dialogo Tipo di angolo, specificare se la zona dell'angolo deve essere arrotondata o angolata. A seconda della selezione, è necessario inserire il raggio di raccordo r o una riduzione delle lunghezze l1 e l2 nella sezione di dialogo Parametri.

Entrambi gli elementi possono essere selezionati con un clic del mouse nella finestra di lavoro senza chiudere la finestra di dialogo. I numeri di riga sono mostrati in "Crea tra le righe nr." sezione.

Se la casella di controllo "Taglia linee" è selezionata, RFEM elimina le estensioni degli elementi originali che si sovrappongono nella zona d'angolo dopo aver creato l'arco o il nuovo elemento. L'opzione Elimina angolo rimuove anche il nodo nell'angolo.

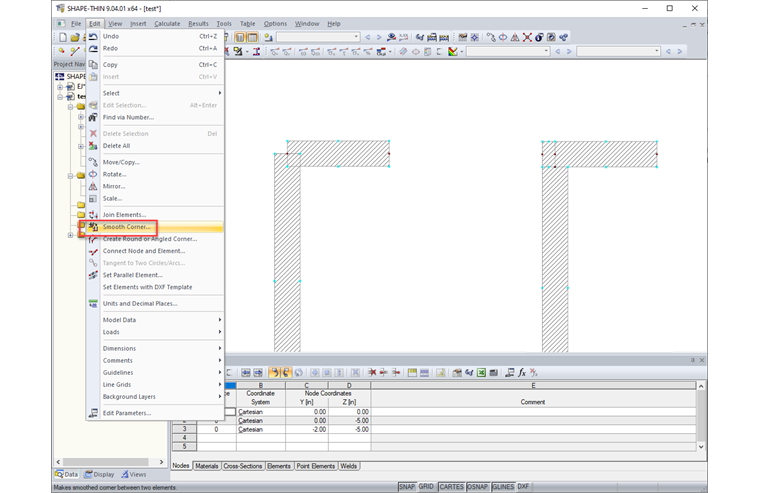

Inoltre, è possibile utilizzare la funzione "Smussa l'angolo" per modellare aree dettagliate degli angoli senza utilizzare gli elementi puntuali rettangolari (Figura 04). Questa funzione è disponibile nel menu Modifica → Arrotonda gli angoli. Quindi, fare clic su uno dei due elementi nell'area di intersezione nella finestra di lavoro. Il rispettivo lato dell'elemento viene accorciato, il lato dell'elemento adiacente viene esteso di conseguenza. Un elemento nullo crea la connessione tra gli elementi.
