Ich habe eine IFC Datei über die CAD/BIM Schnittstelle importiert. Wie funktioniert die Konvertierung der IFC-Elemente in Stäbe/ Flächen/ Volumen?

Antwort

Grundsätzlich können die IFC-Elemente grafisch ausgewählt werden. Ruft man das Kontextmenü auf (Klick mit rechter Maustaste), kann man für jedes Element entscheiden, ob es in einen Stab, eine Fläche oder ein Volumen umgewandelt werden soll.

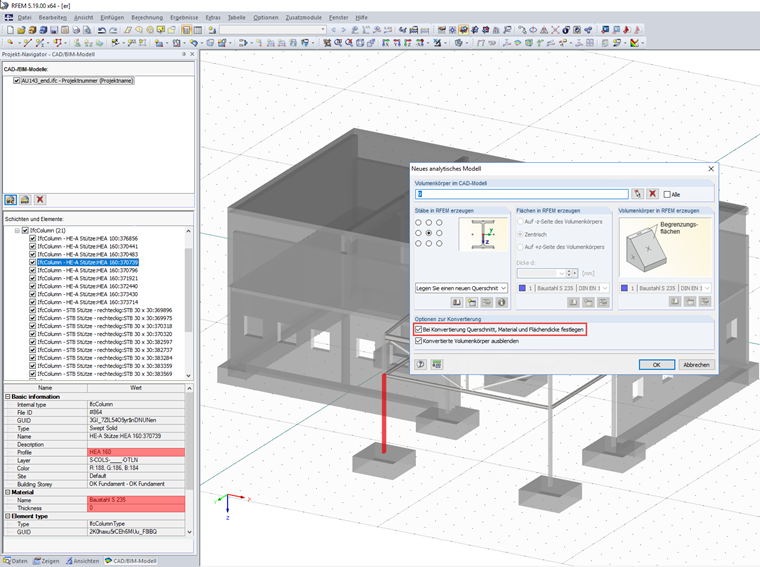

Bei der Umwandlung in einen Stab kommt es nun darauf an, ob die benötigten Informationen vorhanden sind. Im CAD/BIM Navigator können die Informationen zu den jeweiligen IFC-Objekten aufgerufen werden. Wurde hier passende Querschnitts- und Materialbezeichnungen vergeben, kann die Umwandlung ohne weitere Anpassungen erfolgen. Das Häkchen "Bei Konvertierung Querschnitt, Material und Flächendicke festlegen" kann deaktiviert bleiben. Sollten sich die Bezeichnungen nicht mit denen der Dlubal-Bibliotheken decken, kann auf die Konvertierungstabellen zurück gegriffen werden (siehe: https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/000794)
Falls keine Informationen hinterlegt wurden, können vor der Konvertierung Querschnitt und Material festgelegt werden. Dazu muss der Haken gesetzt werden.

Schlüsselwörter

IFC CAD BIM Konvertierung Coordination View
