Pytanie

Zaimportowałem plik IFC przez interfejs CAD/BIM. Jak działa konwersja elementów IFC na pręty/powierzchnie/bryły?


Odpowiedź:

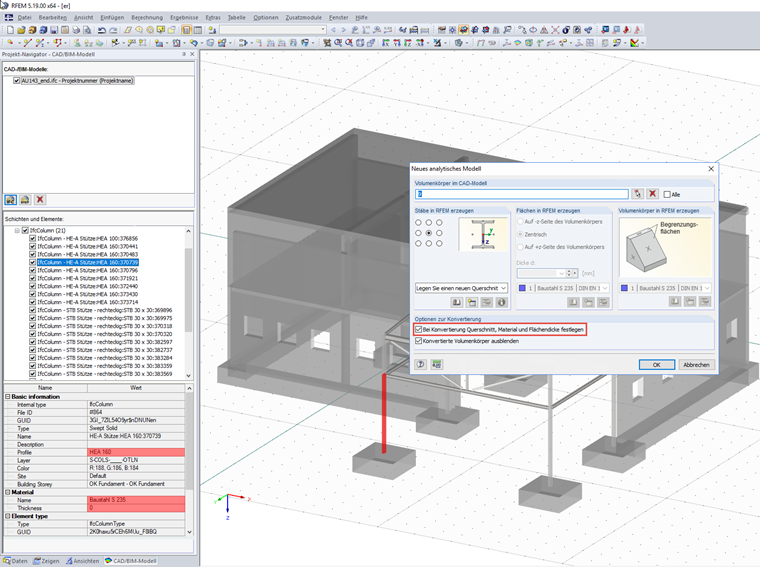

Zasadniczo elementy IFC można wybierać graficznie. Po otwarciu menu kontekstowego (kliknięcie prawym przyciskiem myszy) można dla każdego elementu zdecydować, czy zostanie on przekonwertowany na pręt, powierzchnię czy bryłę.
W przypadku konwersji na pręt istotne jest, czy dostępne są wymagane informacje. W Nawigatorze CAD/BIM można uzyskać dostęp do informacji dotyczących odpowiednich obiektów IFC. Jeżeli dołączono odpowiednie opisy przekrojów i materiałów, transformację można przeprowadzić bez dalszych zmian. Opcja "Zdefiniuj przekrój, materiał i grubość powierzchni do przekształcenia" jest dezaktywowana. Jeżeli opisy nie odpowiadają opisom w bibliotekach firmy Dlubal, można skorzystać z tabel konwersji (patrz https://www.dlubal.com/en-US/support-and-learning/support/knowledge-base/000794 ).
Jeżeli nie zostały zapisane żadne informacje, przekrój i materiał można zdefiniować przed konwersją. Niezbędne jest zaznaczenie tego pola wyboru.
