问题
我已经通过 CAD/BIM 接口导入了一个 IFC 文件。 IFC 单元到杆件/面/实体的转换是如何工作的?
回复:

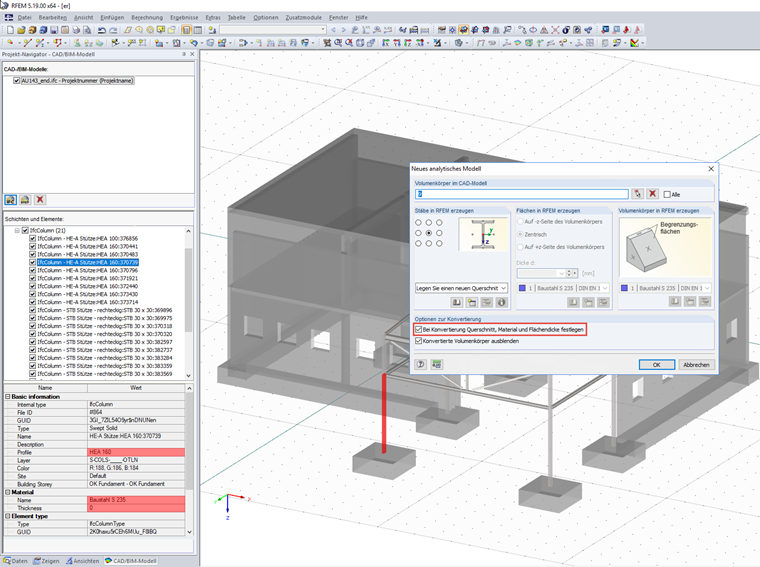

原则上可以图形方式选择 IFC 单元。 当打开上下文菜单(右键单击)时,可以为每个单元决定将其转换为杆件、面或实体。转换为杆件时,是否提供所需信息非常重要。 在 CAD/BIM 导航器中,您可以访问相应 IFC 对象的信息。 如果指定了相应的截面和材料描述,则无需进一步调整即可进行转换。 “定义要转换的截面、材料和面的厚度”选项被禁用。 如果说明与 Dlubal 库的说明不符,您可以使用转换表(见https://www.dlubal.com/zh/support-and-learning/support/knowledge-base/000794 )。
如果没有保存信息,可以在转换前指定截面和材料。 需要勾选该复选框。
