Dotaz

Importoval jsem soubor IFC přes rozhraní CAD/BIM. Jak funguje konverze IFC prvků na pruty/plochy/tělesa?

Odpověď:

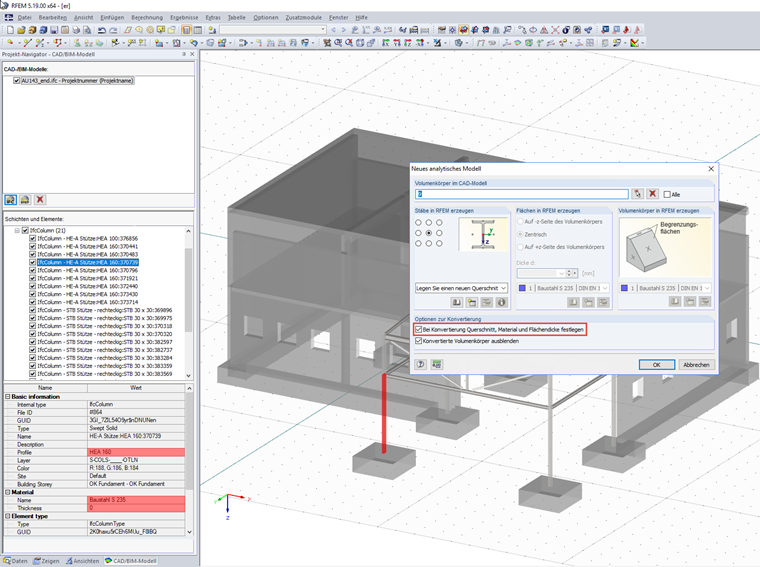

IFC prvky lze v zásadě vybrat graficky. Jakmile otevřeme místní nabídku (kliknutím pravým tlačítkem myši), můžeme se u každého prvku rozhodnout, zda ho chceme převést na prut, plochu nebo těleso.

Při převodu na prut je důležité, zda jsou k dispozici požadované informace. V navigátoru CAD/BIM jsou přístupné informace pro příslušné IFC objekty. Pokud jsme přiřadili odpovídající označení průřezů a materiálů, lze transformaci provést bez dalších úprav. Volba "Definovat průřez, materiál a tloušťku plochy pro konverzi" je deaktivována. Pokud popisy neodpovídají databázím Dlubal, můžete použít převodní tabulky (viz https://www.dlubal.com/cs/podpora-a-skoleni/podpora/databaze-znalosti/000794 ).

Pokud nebyly uloženy žádné informace, je možné před převodem zadat průřez a materiál. Je třeba zaškrtnout příslušné políčko.
