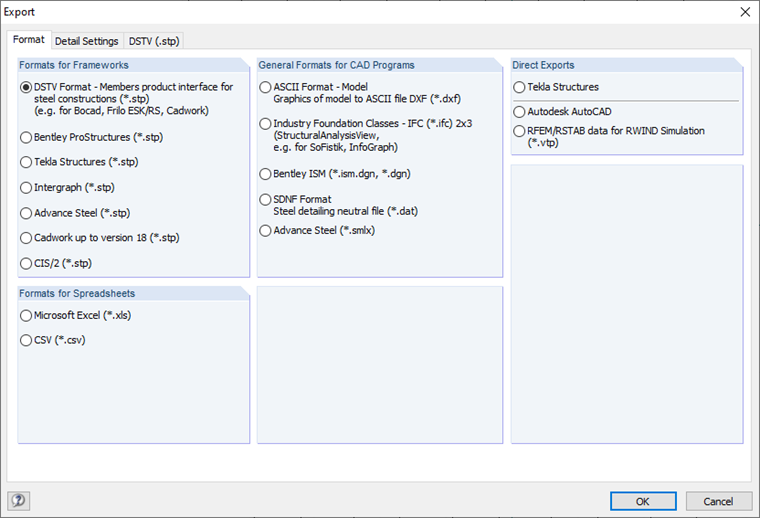

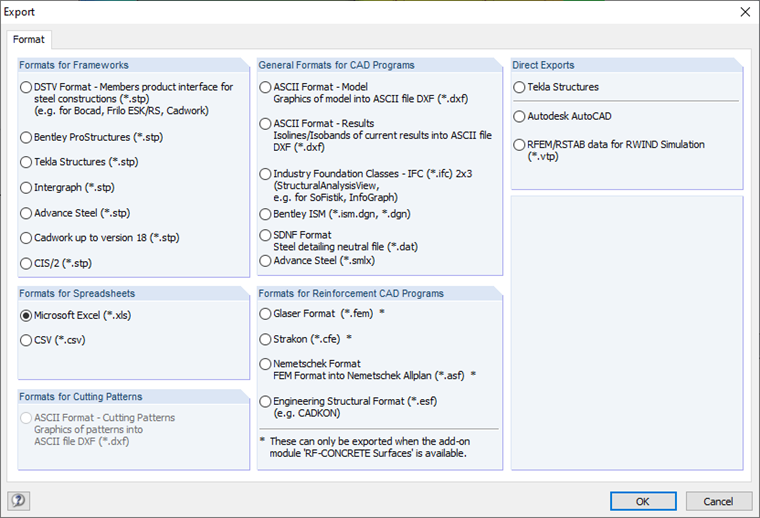

Какие интерфейсы доступны для экспорта?

Ответ

  • Интерфейс между RFEM/RSTAB и Autodesk Revit

    RFEM и RSTAB обмениваются данными с Revit Structure через прямой интерфейс и обеспечивают обмен данными. Конструкции, смоделированные с помощью RFEM и RSTAB, можно перенести в Revit Structure одним нажатием кнопки.

    RFEM/RSTAB основаны на объектно-ориентированной модели здания, Revit - на параметрическом моделировании. Таким образом, интеллект объектов не теряется при обмене данными. Это означает, что вы получите другой эквивалентный объект в Revit или RFEM/RSTAB для колонны или балки, а не просто набор линий.
  • Прямой интерфейс RSTAB/RFEM для Autodesk AutoCAD

    Элементы экспортируются как строки из RFEM/RSTAB. Слои этих линий содержат информацию об используемых сечениях и материалах. При экспорте файла DXF из RFEM можно экспортировать нумерацию, которая управляется навигатором, в дополнение ко всей модели, включая сетку КЭ.

    Другим вариантом экспорта из RFEM/RSTAB является перенос результатов в виде изолиний в файл DXF. Можно выбрать различные элементы, такие как изолинии, сетки КЭ, значения и т.д.

  • Прямой интерфейс RSTAB/RFEM к Tekla Structures

    С помощью прямого интегрированного интерфейса можно легко перенести аналитическую модель детализированных систем из Tekla Structures в RFEM/RSTAB.

    В случае изменений в проектировании конструкций, модель Tekla может быть быстро обновлена с помощью прямого интерфейса путем сравнения измененных материалов, профилей и координат. Также можно удалить несуществующие или добавить новые конструктивные элементы.

  • Интерфейсы для Rhino & Grasshopper

    Интерфейс Rhino: Линии, а также поверхности, включая отверстия, можно перенести в RFEM (экспорт) или импортировать из RFEM (импорт). Можно перенести следующие типы линий: Линия, полилиния, дуга, круг, эллипс, парабола и NURBS. Кроме того, можно заменить следующие типы поверхностей: Плоскость, Поворотная поверхность и NURBS.

    Интерфейс кузнечика: С помощью интерфейса активируется Dlubal-Tab в Grasshopper. Это включает в себя три компонента. Компонент «Поверхности» позволяет добавлять в 2D-геометрию специфические для Dlubal свойства поверхности (материал, толщина, тип жесткости поверхности). Используйте компонент «Элемент» для добавления к входящим линиям или кривым специфических свойств стержня (материал, сечение, вращение стержня). Третий компонент позволяет осуществлять прямой экспорт в RFEM.

  • Другие форматы обмена

    DXF, IFC, STP (например, для Intergraph, Advance Steel, SEMA, Cadwork, HSB-Cad и т.д.), DSTV (например, для Bocad и Frilo), FEM (Glaser) и CFE (Strakon), XLS (Microsoft EXCEL), CSV, ISM.DGN, DGN (Bentley ISM), DAT, SMLX (Advance Steel), ASF (Nemetschek Allplan), ESF

Вы можете найти подробный обзор интерфейсов и BIM-ориентированного планирования на нашем сайте Building Information Modeling (BIM) .

Кроме того, уже существует множество вебинаров на тему BIM , которые можно посмотреть на нашем сайте в виде видео.
