Quelles interfaces sont disponibles pour l'export?

Réponse

  • Interface entre RFEM/RSTAB et Autodesk Revit

    RFEM et RSTAB communiquent avec Revit Structure via une interface directe et permettent un échange de données. Les structures modélisées avec RFEM et RSTAB peuvent être transférées vers Revit Structure en appuyant sur un bouton.

    RFEM/RSTAB sont basés sur un modèle de bâtiment orienté objet, Revit sur une modélisation paramétrique. Ainsi, l'intelligence des objets n'est pas perdue lors de l'échange de données. Cela signifie que vous obtenez dans Revit ou RFEM/RSTAB un autre objet équivalent pour un poteau ou une poutre, et pas uniquement un ensemble de lignes.
  • Interface directe entre RSTAB/RFEM et Autodesk AutoCAD

    Les barres sont exportées sous forme de lignes depuis RFEM/RSTAB. Les couches de ces lignes contiennent des informations sur les sections et les matériaux utilisés. Lors de l'exportation d'un fichier DXF à partir de RFEM, il est possible d'exporter la numérotation, qui est contrôlée par le navigateur, en plus du modèle entier, y compris le maillage EF.

    Une autre possibilité pour exporter à partir de RFEM/RSTAB est de transférer les résultats sous forme d'isolines vers un fichier DXF. Différents éléments tels que les isolines, le maillage EF, les valeurs, etc. peuvent être sélectionnés.

  • Interface directe de RSTAB/RFEM avec Tekla Structures

    Grâce à l'interface intégrée directe, vous pouvez facilement transférer le modèle analytique des systèmes détaillés de Tekla Structures vers RFEM/RSTAB.

    En cas de modification dans le domaine du calcul de structure, le modèle Tekla peut être rapidement mis à jour à l'aide de l'interface directe en comparant les matériaux, les profils et les coordonnées modifiés. Il est également possible de supprimer des éléments qui n'existent pas ou d'ajouter de nouveaux éléments structuraux.

  • Interfaces pour Rhinocéros et Sauterelle

    Interface Rhino: les lignes ainsi que les surfaces, y compris les ouvertures, peuvent être transférées vers RFEM (exportation) ou importées depuis RFEM (importation). Les types de ligne suivants peuvent être transférés: Ligne, polyligne, arc, cercle, ellipse, parabole et NURBS. Il est en outre possible d'échanger ces types de surface: Plan, Surface tournée et NURBS.

    Interface Sauterelle: Avec l'interface, l'onglet Dlubal est activé dans Sauterelle. Celle-ci comprend trois composants. Le composant «Surfaces» vous permet d'ajouter des propriétés de surface spécifiques à Dlubal (matériau, épaisseur, type de rigidité de surface) aux géométries 2D. Utilisez le composant «Barre» pour ajouter des propriétés spécifiques à la barre (matériau, section, rotation de la barre) aux lignes ou courbes entrantes. Le troisième composant permet une exportation directe vers RFEM.

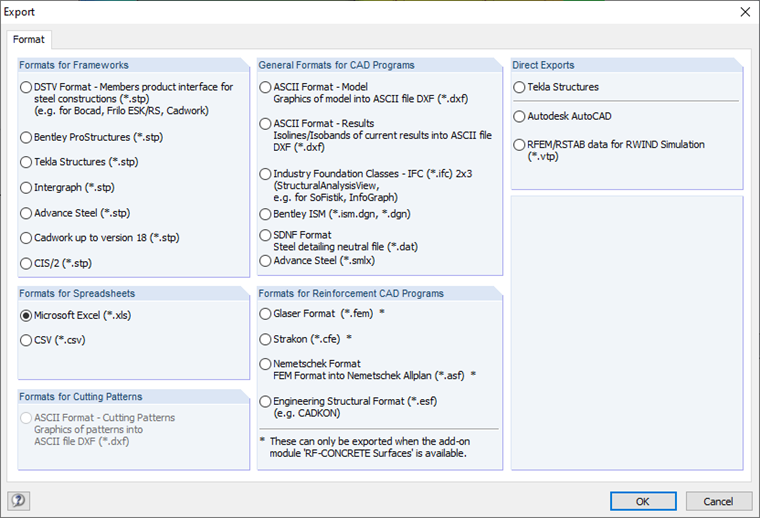

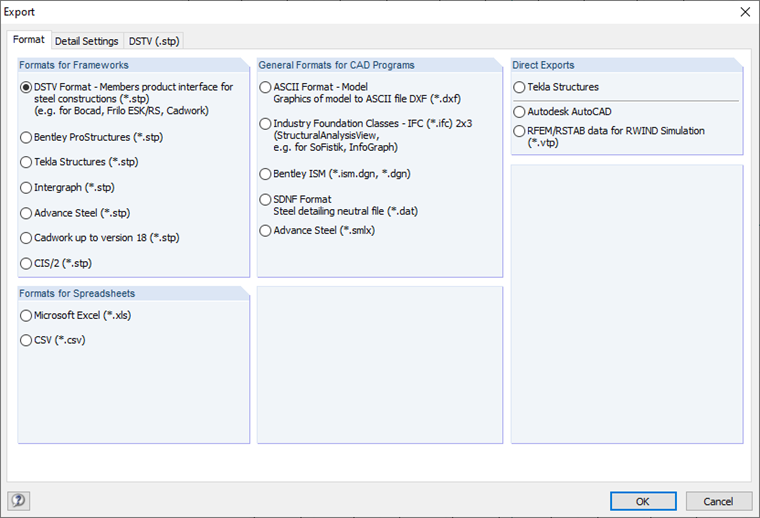

  • Autres formats d'échange

    DXF, IFC, STP (par exemple pour Intergraph, Advance Steel, SEMA, Cadwork, HSB-Cad, etc.), DSTV (par exemple pour Bocad et Frilo), FEM (Glaser) et CFE (Strakon), XLS (Microsoft EXCEL), CSV, ISM.DGN, DGN (Bentley ISM), DAT, SMLX (Advance Steel), ASF (Nemetschek Allplan), ESF

Vous pouvez trouver un aperçu détaillé des interfaces et de la planification orientée BIM sur notre site Web Building Information Modeling (BIM) .

De plus, de nombreux webinaires sur le BIM sont déjà disponibles sur notre site Web sous forme de vidéo.
