¿Qué interfaces están disponibles para la exportación?

Respuesta

  • Interfaz entre RFEM/RSTAB y Autodesk Revit

    RFEM y RSTAB se comunican con Revit Structure mediante una interfaz directa y permiten el intercambio de datos. Las estructuras modeladas con RFEM y RSTAB se pueden transferir pulsando un botón en Revit Structure.

    RFEM/RSTAB se basan en un modelo de construcción orientado a objetos y Revit en un modelado paramétrico. Por lo tanto, la inteligencia de los objetos no se pierde durante el intercambio de datos. Esto significa que se obtiene otro objeto equivalente en Revit o RFEM/RSTAB para un pilar o viga, y no solo una colección de líneas.
  • Interfaz directa de RSTAB/RFEM con Autodesk AutoCAD

    Las barras se exportan como líneas desde RFEM/RSTAB. Las capas de estas líneas contienen información sobre las secciones y materiales utilizados. Al exportar un archivo DXF desde RFEM, es posible exportar la numeración, que se controla mediante el navegador, además del modelo completo (incluyendo la malla de EF).

    Otra opción para exportar desde RFEM/RSTAB es transferir los resultados en la forma de isolíneas a un archivo DXF. Se pueden seleccionar en especial varios elementos, como las isolíneas, malla de EF, valores, etc.

  • Interfaz directa de RSTAB/RFEM con Tekla Structures

    Con la interfaz directa integrada, puede transferir fácilmente el modelo analítico de sistemas detallados desde Tekla Structures a RFEM/RSTAB.

    El modelo de Tekla se puede actualizar rápidamente utilizando la interfaz directa al comparar los materiales. perfiles y coordenadas modificadas cuando se llevan a cabo los cambios en la ingeniería estructural. También es posible eliminar los elementos de construcción que ya no existen o añadir los nuevos.

  • Interfaces de RFEM con Rhino y Grasshopper

    Interfaz con Rhino: las líneas, así como las superficies que incluyen huecos, se pueden transferir a RFEM (exportar) o importar desde RFEM (importar). Se pueden transferir los siguientes tipos de línea: línea, polilínea, arco, círculo, elipse, parábola y NURBS. Además, es posible intercambiar estos tipos de superficie: plana, superficie girada y NURBS.

    Interfaz con Grasshopper: esta interfaz permite que se active la pestaña de Dlubal en Grasshopper. Esto incluye tres componentes. El componente "Superficie" permite añadir las propiedades de la superficie específicas de Dlubal (material, espesor, tipo de rigidez de la superficie) a geometrías en 2D. Utilice el componente "Barra" para añadir propiedades específicas de la barra (material, sección, giro de la barra) para introducir líneas o curvas. El tercer componente permite una exportación directa a RFEM.

  • Otros formatos de intercambio

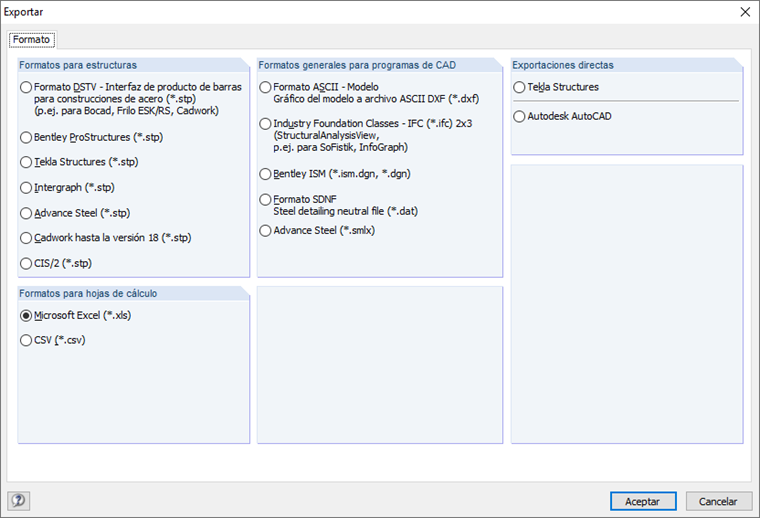

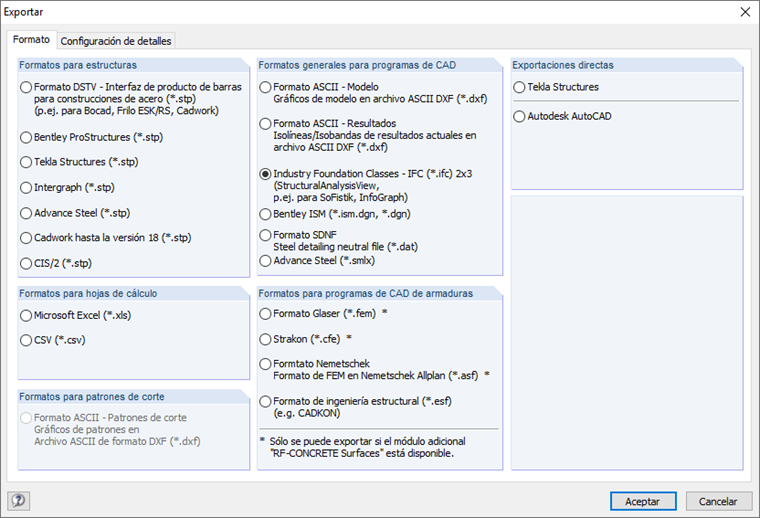

    DXF, IFC, STP (p. ej. para Intergraph, Advance Steel, SEMA, Cadwork, HSB-Cad, etc.), DSTV (p. ej. para Bocad y Frilo), FEM (Glaser) y CFE (Strakon), XLS (Microsoft EXCEL), CSV, ISM.DGN, DGN (Bentley ISM), DAT, SMLX (Advance Steel), ASR (Nemetschek Allplan), ESF

Una vista general detallada de las interfaces y la planificación orientada a BIM está disponible en nuestro sitio web Modelado de información de construcción (BIM).

Además, ya hay numerosos seminarios web sobre el BIM que puede ver en nuestro sitio web como vídeo.
