Odpověď:
- Rozhraní mezi programy RFEM/RSTAB a Autodesk Revit
Programy RFEM a RSTAB komunikují přes přímé rozhraní s programem Revit Structure a umožňují výměnu dat. Konstrukce modelované v programech RFEM a RSTAB je možné snadno předat do programu Revit Structure pouhým stisknutím tlačítka.
RFEM/RSTAB jsou založeny na objektově orientovaném modelu budov, Revit na parametrickém modelování. Při výměně dat tak nedochází ke ztrátě informací o objektech. To znamená, že se v programu Revit resp. RFEM/RSTAB získá ekvivalentní objekt pro sloup nebo nosník, ne jen souhrn linií.

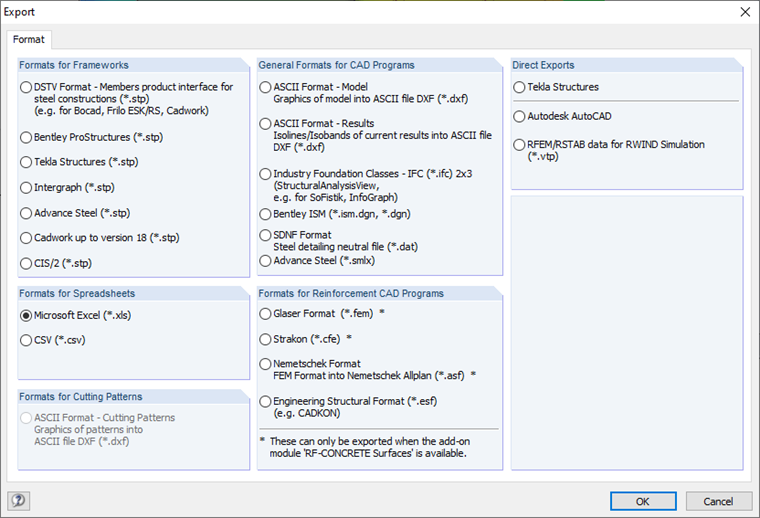

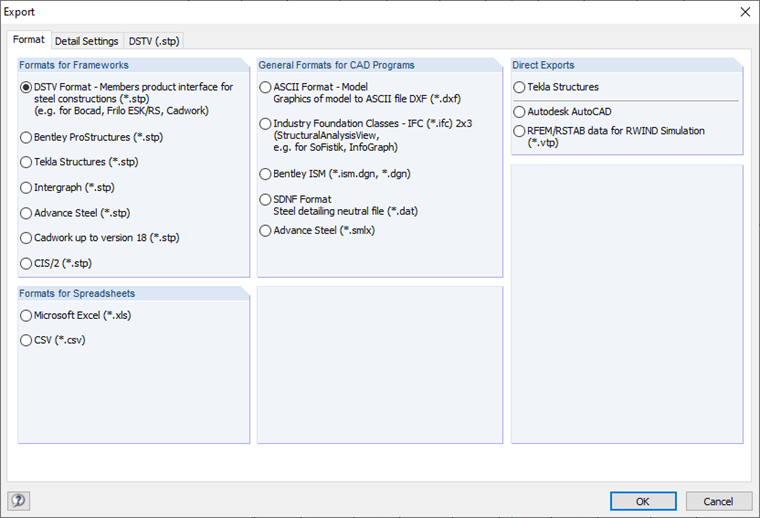

- Přímé rozhraní RSTAB/RFEM k aplikaci Autodesk AutoCAD
Pruty se exportují z programu RFEM/RSTAB jako linie. Hladiny těchto linií obsahují informace o použitých průřezech a materiálech. Při exportu souboru DXF z programu RFEM lze kromě celého modelu - včetně sítě KP - exportovat také číslování řízené pomocí navigátoru.
Další možností exportu z programu RFEM/RSTAB je přenos výsledků ve formě izolinií do souboru DXF. Přitom je možné cíleně vybrat různé prvky jako izolinie, síť KP, hodnoty atd. - Přímé rozhraní RSTAB/RFEM k aplikaci Tekla Structures
Díky přímému integrovanému rozhraní lze analytický model detailních systémů z aplikace Tekla Structures snadno přenést do programu RFEM/RSTAB.
V případě změn návrhu konstrukce lze pomocí přímého rozhraní model z programu Tekla rychle aktualizovat, přičemž se změněné materiály, profily a souřadnice porovnají a synchronizují. Odstranění již neexistujících konstrukčních prvků nebo přidání nových je také možné. - Rozhraní k aplikacím Rhino & Grasshopper
Rozhraní Rhino: Linie a plochy včetně otvorů lze předat do programu RFEM (export) resp. je z programu RFEM převzít (importovat). Přenášet je možné následující typy linií: Linie, polylinie, oblouk, kružnice, elipsa, parabola a NURBS. Také je možná výměna těchto typů ploch: Rovina, rotační plocha a NURBS.
Rozhraní Grasshopper: Pomocí rozhraní se v Grasshopperu aktivuje záložka Dlubal. Ta zahrnuje tři komponenty. Komponenta "Plochy" umožňuje přidat do 2D geometrií vlastnosti ploch specifické pro aplikace Dlubal (materiál, tloušťka, typ tuhosti plochy). Pomocí komponenty "Prut" je možné přidat vlastnosti specifické pro pruty (materiál, průřez, natočení prutu) do vstupujících linií resp. křivek. Třetí komponenta umožňuje přímý export do programu RFEM. - Další formáty pro výměnu
DXF, IFC, STP (např. pro Intergraph, Advance Steel, SEMA, Cadwork, HSB-Cad atd.), DSTV (např. pro Bocad a Frilo), FEM (Glaser) a CFE (Strakon), XLS (Microsoft EXCEL), CSV, ISM.DGN, DGN (Bentley ISM), DAT, SMLX (Advance Steel), ASF (Nemetschek Allplan), ESF
Podrobný přehled rozhraní a BIM najdete na našich webových stránkách Informační model budovy (BIM).
Kromě toho již existuje řada webinářů na téma BIM, které si můžete prohlédnout jako videa na našich webových stránkách.
