哪些接口可以导出?

回答

  • RFEM/RSTAB和Autodesk Revit之间的接口

    RFEM和RSTAB通过直接接口与Revit Structure进行通讯并进行数据交换。 使用RFEM和RSTAB建模的结构可以通过按钮转换为Revit Structure。

    RFEM/RSTAB基于面向对象的建筑模型Revit,基于参数化建模。 因此,在数据交换期间不会丢失对象的智能。 这意味着在Revit或RFEM/RSTAB中可以得到一个与柱或梁相对应的对象,而不仅仅是一组线。
  • 直接RSTAB/RFEM接口到Autodesk AutoCAD

    杆件从RFEM/RSTAB中导出为线。 这些线的层包含有关使用的截面和材料的信息。 从RFEM导出DXF文件时,除了整个模型(包括有限元网格)外,还可以导出由导航器控制的编号。

    从RFEM/RSTAB导出的另一个选项是将结果以等值线的形式传输到DXF文件中。 可以选择各种元素,例如等值线,有限元网格,值等。

  • 直接RSTAB/RFEM接口连接到Tekla Structures

    通过直接集成的界面,您可以轻松地将详细系统的分析模型从Tekla Structures转换为RFEM/RSTAB。

    在结构工程中进行修改时,可以通过直接界面对修改后的材料,轮廓和坐标进行比较,快速更新Tekla模型。 也可以删除不存在的结构单元或者添加新的结构单元。

  • 与Rhino和Grasshopper的接口

    Rhino接口:线以及包括孔在内的面都可以传输到RFEM(导出)或从RFEM导入(导入)。 可以传输以下线型: 线,折线,圆弧,圆,椭圆,抛物线和NURBS。 此外,可以交换以下面类型: 平面,旋转面和NURBS。

    蚱hopper接口: 通过该接口激活Grasshopper中的Dlubal-Tab。 其中包括三个部分。 使用“面”组件可以将特定于Dlubal的面属性(材料,厚度,面刚度类型)添加到二维几何图形中。 使用“杆件”组件在输入的线或曲线中添加杆件特定的属性(材料,截面,杆件旋转)。 第三个组件可以直接导出到RFEM。

  • 其他交换格式

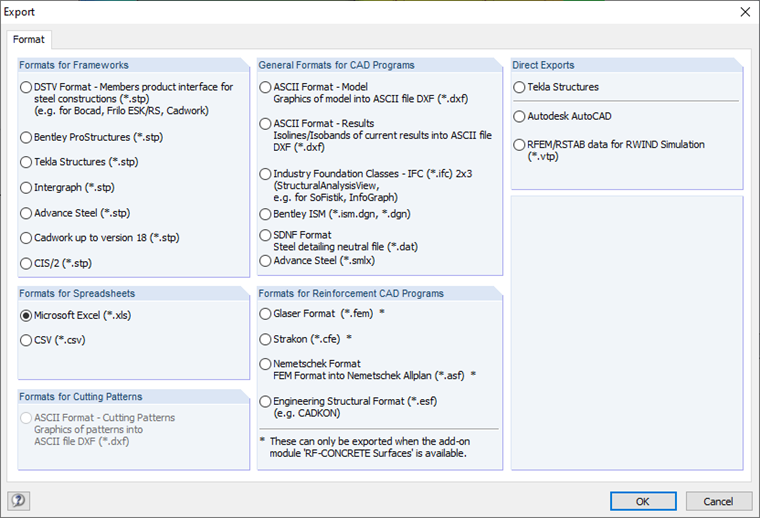

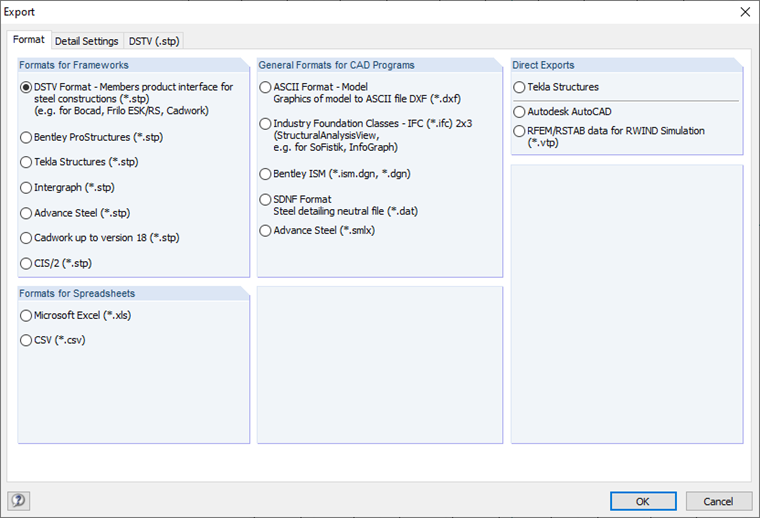

    DXF,IFC,STP(例如Intergraph,Advance Steel,SEMA,Cadwork,HSB-Cad等),DSTV(例如Bocad和Frilo),FEM(Glaser)和CFE(Strakon),XLS(Microsoft EXCEL), CSV,ISM.DGN,DGN(Bentley ISM),DAT,SMLX(Advance Steel),ASF(Nemetschek Allplan),ESF

您可以在我们的建筑信息模型(BIM)网站上找到有关接口和BIM的详细信息

此外, 关于BIM的网络研讨会已经很多,可以在我们的网站上观看视频。
