Каково определение знака нелинейности высвобождения линии?

Ответ

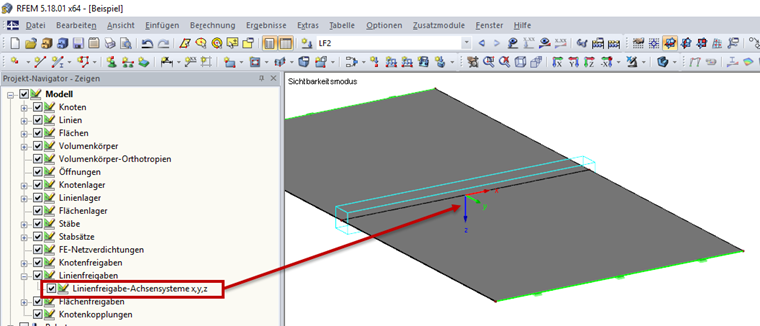

Определение направления всегда определяется системой осей линии высвобождения и положением объекта без обрезки. Отображение системы Axe, разделяемой линиями, можно открыть в навигаторе проекта - Отображение в разделе Модель ->
Чтобы определить направление для определения нелинейностей, важно знать, как высвобожденный объект перемещается относительно системы осей высвобождения линии исходного элемента.

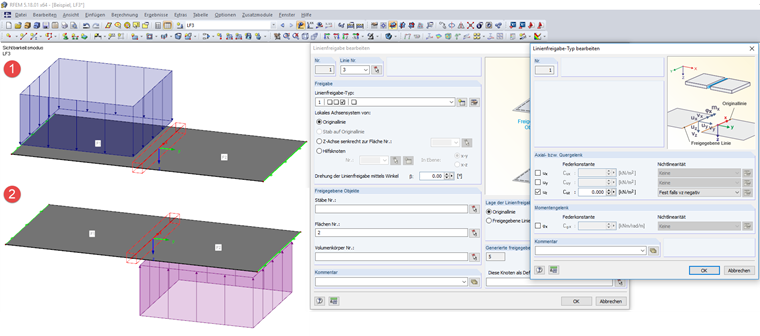

На рисунке 2, выпущенная поверхность V2 определяется как выделенный объект с высвобождением линии u z, если v z определено как отрицательное. Нагрузка, показанная на фиг. 1 и 2 будут перемещать высвобожденную поверхность 2 с помощью z-оси системы осей линии высвобождения. Таким образом, высвобождение линии не будет эффективным для данных нагрузок, то есть поверхности 1 и 2 будут прочно соединены.

Ключевые слова

Выпуск линии Система осей линии высвобождения Освободить систему координат Нелинейность Знак Определение знака
