线释放非线性符号定义

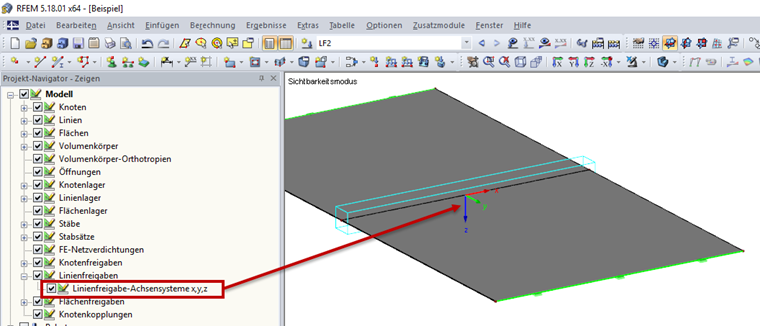

方向始终由线释放的坐标系和未裁剪对象的位置确定。 Die Anzeige des Linienfreigabe-Achsensystems kann im Projekt-Navigator - Zeigen unter Modell → Linienfreigaben aktiviert werden (siehe Bild 1).

1 项目导航器 - 显示： 显示线释放轴系 x,y,z

Zur Festlegung der Richtung für die Nichtlinearitätsfestlegung ist wichtig, wie sich das freigegebene Objekt relativ bezogen zu dem Linienfreigabe-Achsensystem von dem Originalelement bewegt.

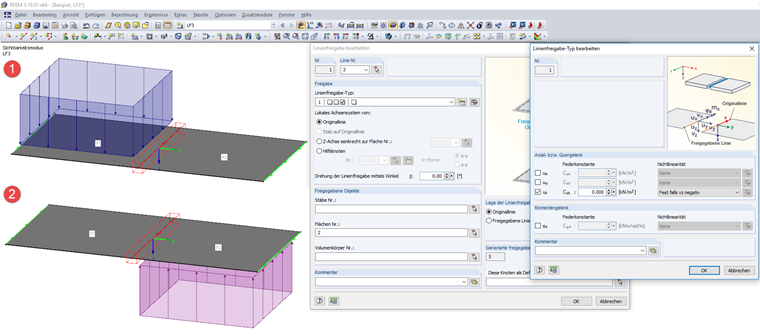

In Bild 2 ist als freigegebenes Objekt die Fläche 2 mit der Linienfreigabe u_z fest falls v_z negativ definiert. Die unter 1 und 2 dargestellt Belastung würde die freigegebene Fläche 2 entgegen der z-Achse des Linienfreigabe-Achsensystems bewegen. Die Linienfreigabe wäre also bei diesen Belastungen nicht wirksam, d. h. ;die Flächen 1 und 2 wären fest verbunden.

2 线释放示例
