FAQ 002817 FR 8 avril 2019

Sonja von Bloh Modélisation & Structure RFEM

Quelle est la définition du signe pour la non-linéarité d'une libération de ligne?

Réponse

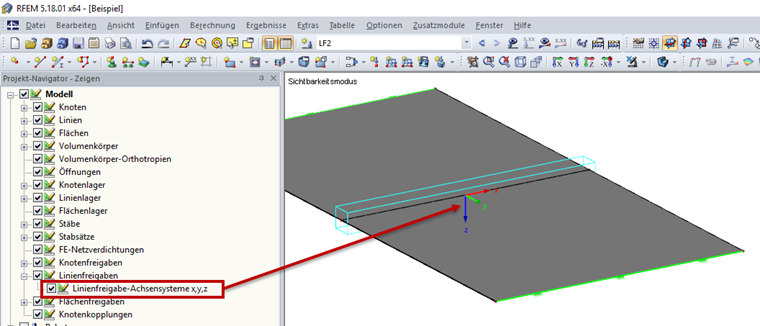

La détermination de la direction est essentiellement déterminée par le système d'axes de libération de ligne et par l'emplacement de l'objet découpé. L’affichage du système d’axes de partage de lignes peut être visualisé dans le Navigateur de projet - Afficher sous Modèle -> Les activations de ligne sont activées (voir la figure 1).
Déterminer la direction pour la détermination de la non-linéarité est important pour le déplacement de l'objet libéré par rapport au système d'axes de libération de ligne par rapport à l'élément d'origine.

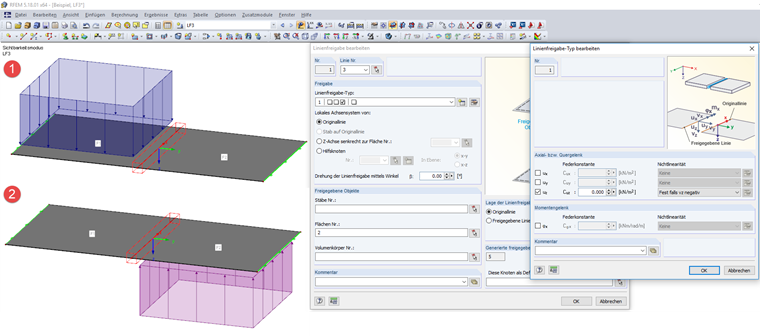

Sur la figure 2, la zone 2 avec la libération de ligne u z fixée si v z est définie comme un objet négatif. La charge indiquée en 1 et 2 déplacerait la surface libérée 2 contre l'axe z du système d'axes de libération de ligne. La libération de ligne ne serait donc pas efficace pour ces charges, c’est-à-dire que les surfaces 1 et 2 seraient fermement connectées.

Mots-clés

Libération de ligne Axe de libération de ligne Libérer le système de coordonnées Non-linéarité Signe Définition de signe
