¿Cuál es la definición de signo para la no linealidad de liberación de línea?

Respuesta

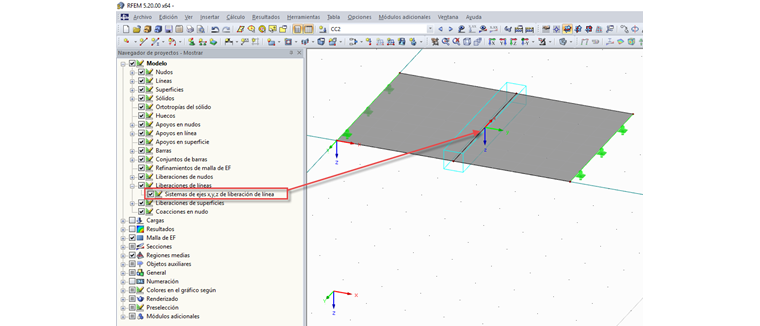

La determinación de la dirección siempre está determinada por el sistema de ejes de liberación de línea y la posición del objeto libre de cortes. Puede activar la visualización del sistema de ejes de liberación en línea en el navegador de proyectos mostrar: "Modelo -> Liberaciones de líneas" (ver imagen 01).

Para especificar la dirección para la determinación de las no linealidades, es importante saber cómo se mueve el objeto liberado con respecto al sistema del eje de liberación de línea del elemento original.

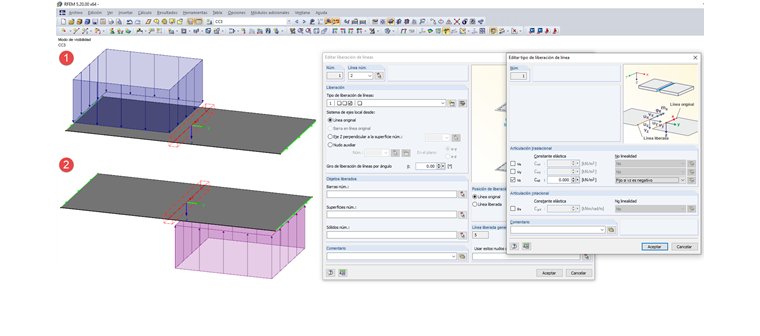

En la figura 02, la superficie 2 se define como un objeto liberado con la liberación de línea uz si se define vz como negativo. La carga mostrada en las figuras 01 y 02 moverían el contador de la superficie liberada 2 al eje z del sistema del eje de liberación de línea. Por lo tanto, la liberación de línea no sería eficaz para estas cargas, es decir, las superficies 1 y 2 se conectarán firmemente.

Palabras clave

Liberación de línea Sistema de ejes de liberación de línea Sistema de coordenadas de liberación No linealidad Registrar Definición de la señal
