Jaka jest definicja znaku dla nieliniowości zwolnienia linii?

Odpowiedź

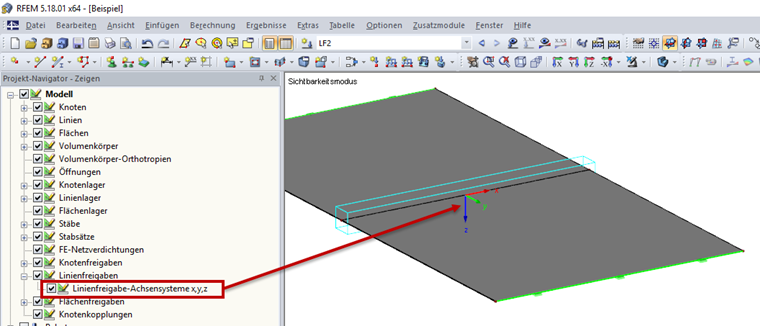

Określenie kierunku jest zasadniczo określone przez system osi zwolnienia linii i położenie wyciętego obiektu. Wyświetlanie systemu osi współdzielenia linii można wyświetlić w Nawigatorze projektu - Pokaż w obszarze Model -> Aktywacja linii jest aktywowana (patrz Rysunek 1).
Określenie kierunku wyznaczania nieliniowości jest ważne, jak uwolniony obiekt porusza się względem układu osi zwalniania linii z oryginalnego elementu.

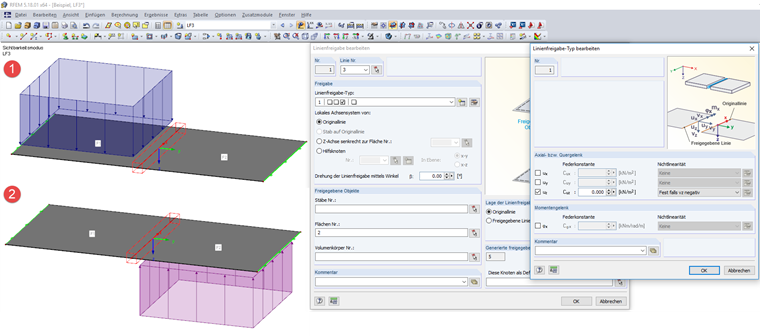

Na rys. 2 obszar 2 ze zwolnieniem linii u z został ustalony, jeśli v z jest zdefiniowane jako obiekt negatywny. Obciążenie pokazane przy 1 i 2 przesunie uwolnioną powierzchnię 2 w kierunku osi Z układu osi zwalniania linii. Zwolnienie linii nie byłoby zatem skuteczne przy tych obciążeniach, tj. Powierzchnie 1 i 2 byłyby mocno połączone.

Słowa kluczowe

Zwolnienie linii System osi zwolnienia linii Zwolnij układ współrzędnych Nieliniowość Znak Definicja znaku
