Risposta:

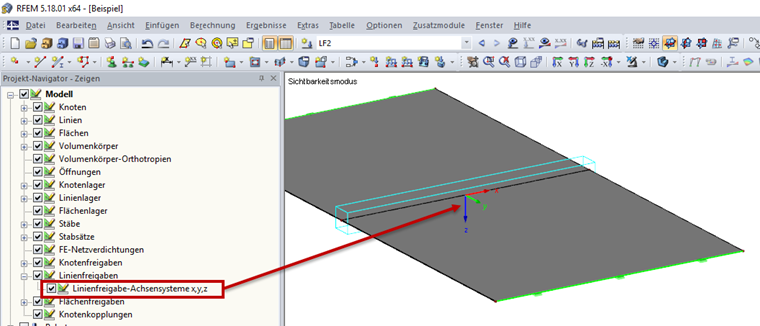

Lo svincolo della linea non sarebbe efficace per questi carichi, ovvero la superficie 1 e la superficie 2 sarebbero collegate rigidamente. È possibile attivare la visualizzazione del sistema di assi di svincolo della linea nel navigatore di progetto - Visualizzazione in Modello → Svincoli lineari (vedere la Figura 01).Per specificare la direzione per la determinazione delle non linearità, è importante sapere come si muove l'oggetto svincolato rispetto al sistema di assi di svincolo della linea dell'elemento originale.

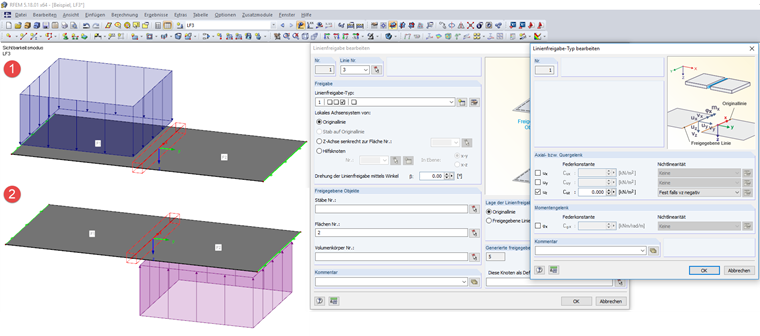

Nell'immagine 02, la superficie 2 è definita come un oggetto rilasciato con il rilascio della linea uz fisso se negativo vz. Il carico mostrato in 1 e 2 sposterebbe la Superficie 2 rilasciata contro l'asse z del sistema di assi di rilascio della linea. Pertanto, il rilascio della linea non sarebbe efficace per questi carichi, ovvero la superficie 1 e la superficie 2 sarebbero rigidamente collegate.
