Wie sieht die Vorzeichendefinition für die Nichtlinearität einer Linienfreigabe aus?

Antwort

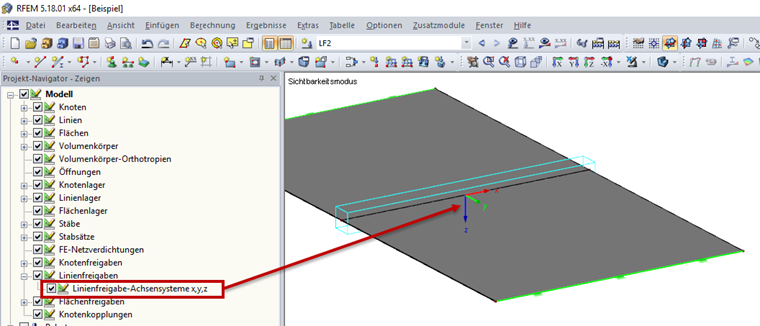

Die Richtungsfestlegung wird grundsätzlich von dem Linienfreigabe-Achsensystem und der Lage des freigeschnittenen Objektes bestimmt. Die Anzeige des Linienfreigabe-Achsensystems kann im Projekt-Navigator - Zeigen unter Modell -> Linienfreigaben aktiviert werden (siehe Bild 1).
Zur Festlegung der Richtung für die Nichtlinearitätsfestlegung ist wichtig, wie sich das freigegebene Objekt relativ bezogen zu dem Linienfreigabe-Achsensystem von dem Originalelement bewegt.

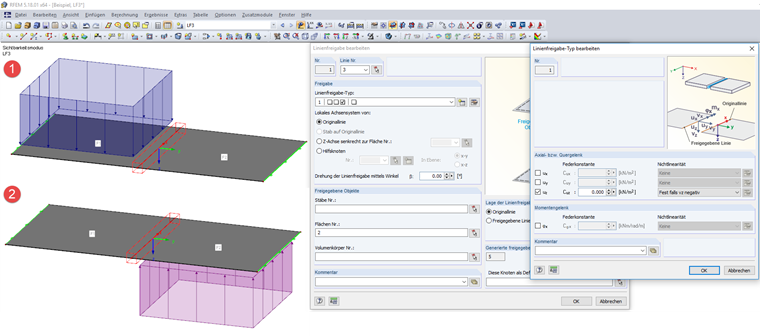

In Bild 2 ist als freigegebenes Objekt die Fläche 2 mit der Linienfreigabe uz fest falls vz negativ definiert. Die unter 1 und 2 dargestellt Belastung würde die freigegebene Fläche 2 entgegen der z-Achse des Linienfreigabe-Achsensystems bewegen. Die Linienfreigabe wäre also bei diesen Belastungen nicht wirksam, d. h. die Flächen 1 und 2 wären fest verbunden.

Schlüsselwörter

Linienfreigabe Linienfreigabe-Achsensystem Freigabekoordinatensystem Nichtlinearität Vorzeichen Vorzeichendefinition
