Рекомендуемые настройки сетки КЭ для поверхностей при расчёте методом конечных элементов

Какую целевую длину конечных элементов можно рекомендовать?

Ответ:

В зависимости от отдельных размеров системы рекомендуется следующее правило:

Создание от восьми до десяти элементов между граничными линиями поверхности, но не менее четырех элементов

1 Десять конечных элементов между граничными линиями поверхности

Также возможно большее количество элементов, при этом следует учитывать, что излишне мелкая сетка конечных элементов может необоснованно замедлить расчет и при этом не обязательно улучшить качество результатов. В некоторых случаях рекомендуется локальное уплотнение сетки конечных элементов.

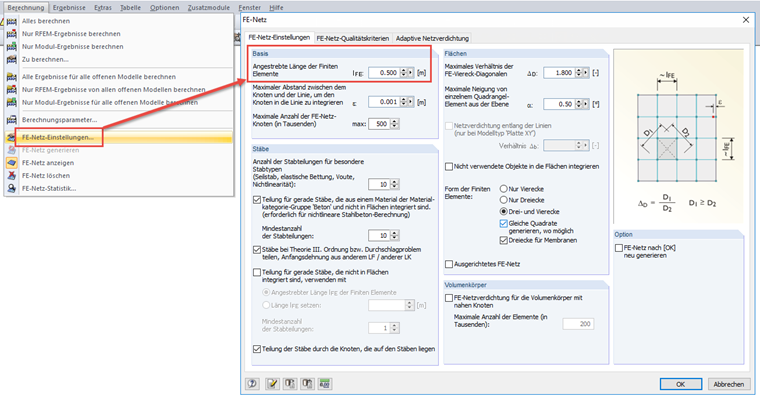

Настройки сетки конечных элементов в RFEM 5 выполняются в разделе «Расчет» → «Настройки сетки конечных элементов».

2 Параметры сетки КЭ
