Preguntas y respuestas útiles
Diez elementos finitos entre las líneas de contorno de una superficie

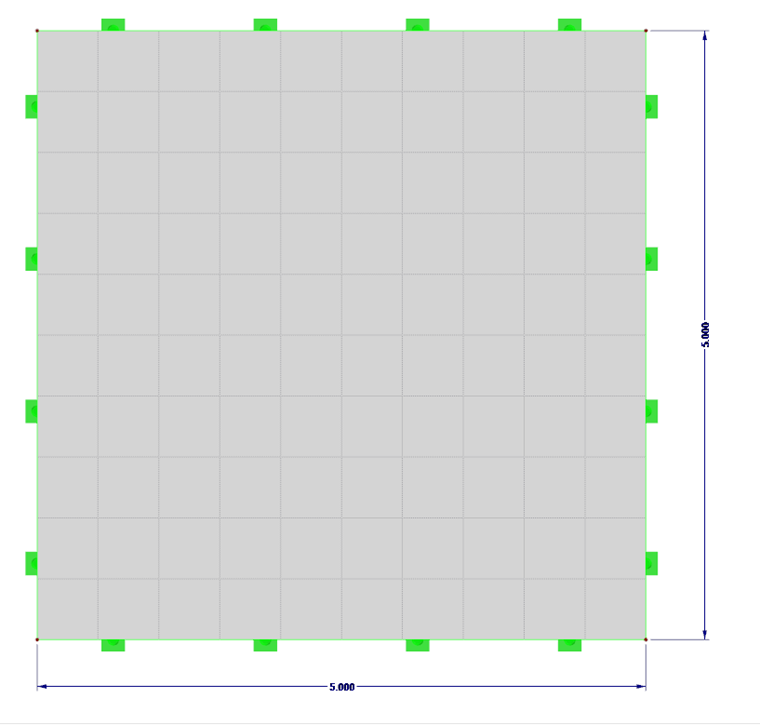

Figura 01 - Diez elementos finitos entre las líneas de contorno de una superficie

 Configuración de malla de EF

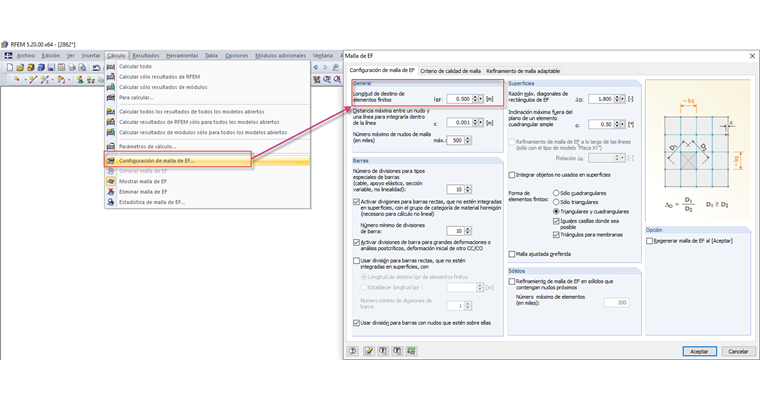

Figura 02 - Configuración de malla de EF
Este artículo fue traducido por el Traductor de Google Ver texto original

FAQ 002862 ES

3. septiembre 2019

Cálculo RFEM Análisis por elementos finitos

¿Qué longitud objetivo se recomienda de elementos finitos generalmente?

Respuesta

Dependiendo de las dimensiones individuales del sistema, se recomienda la siguiente regla:

  • generación de ocho a diez elementos entre las líneas de contorno de una superficie (ver figura 01), pero al menos cuatro elementos
También es posible usar más elementos, pero se debe considerar que una malla EF finamente mallada alarga innecesariamente el cálculo, y al mismo tiempo no mejora necesariamente la calidad de los resultados. Se recomenda usar los refinamientos de malla FE locales (manual online en inglés).

Los ajustes de la malla EF están en "Cálculo" -> "Configuración de malla EF..:", ver figura 02.

Palabras clave

Malla de EF Configuración de la malla EF Recomendación Ancho de malla
