Impostazioni della mesh EF consigliate per le superfici nel calcolo FEM

Quale lunghezza obiettivo degli elementi finiti è generalmente raccomandata?


Risposta:

A seconda delle singole dimensioni del sistema strutturale, si raccomanda la seguente regola:

  • Generazione da otto a dieci elementi tra le linee di contorno di una superficie (vedi Figura 01), ma almeno quattro elementi

È anche possibile utilizzare più elementi, ma si noti che la larghezza della mesh EF troppo fine rallenta il calcolo inutilmente e non migliora necessariamente la qualità dei risultati. Se necessario, si consigliano infittimenti della mesh EF locale.

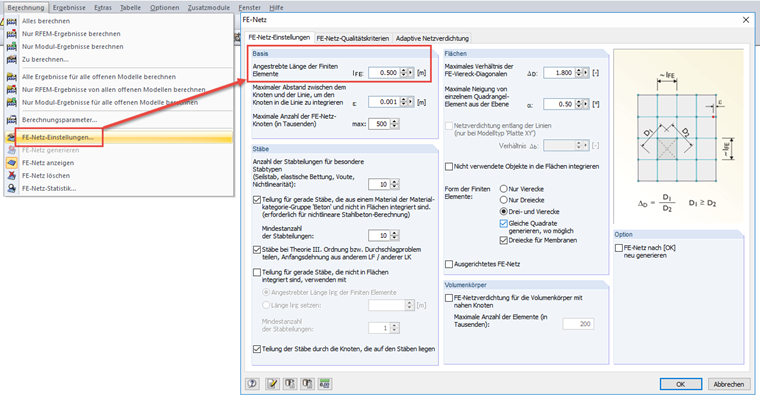

È possibile specificare le impostazioni della mesh EF in "Calcolo" → "Impostazioni mesh EF"; vedere la Figura 02.
