Configuração recomendada da malha de elementos finitos para superfícies no cálculo MEF

Qual é o comprimento visado dos elementos finitos geralmente recomendado?

Resposta:

Dependendo das dimensões individuais do sistema, recomenda-se a seguinte regra:

Geração de oito a dez elementos entre as linhas de contorno de uma superfície, no mínimo quatro elementos

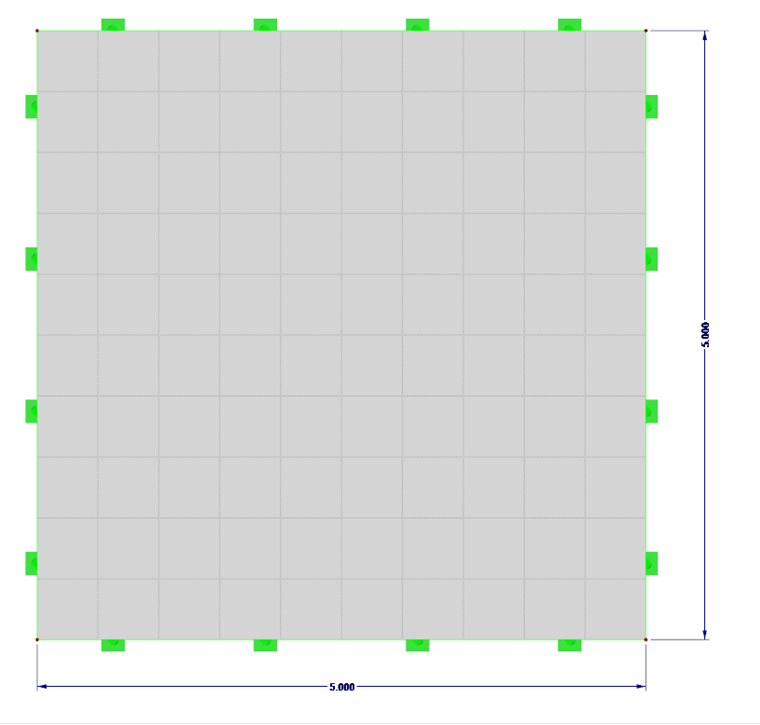

1 Dez elementos finitos entre as linhas de contorno da superfície

Também são possíveis mais elementos, sendo importante notar que uma malha de FE muito fina pode retardar o cálculo desnecessariamente e, ao mesmo tempo, não necessariamente melhorar a qualidade dos resultados. Em certas circunstâncias, é recomendável fazer densificações locais da malha de FE.

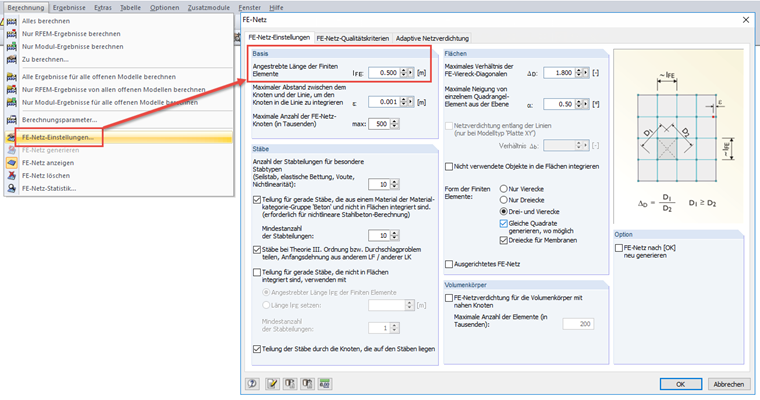

As configurações da malha de FE no RFEM 5 devem ser feitas em "Cálculo" → "Configurações da malha de FE".

2 Configuração da malha de EF
