Jaká požadovaná délka konečných prvků se obecně doporučuje?

Odpověď

V závislosti na jednotlivých rozměrech systému se doporučuje následující pravidlo:

  • Generování osmi až deseti prvků mezi hraničními liniemi plochy (viz Obrázek 1), avšak minimálně čtyři prvky
Obr. 01 - Deset konečných prvků mezi hraničními liniemi plochy

Je také možné použít více prvků, ale je nutné vzít do úvahy, síť konečných prvků s jemným rastrem zbytečně prodlužuje výpočet a současně se nutně nezlepšuje kvalita výsledků. Podle situace se doporučuje lokální zahuštění sítě prvků (anglicky).

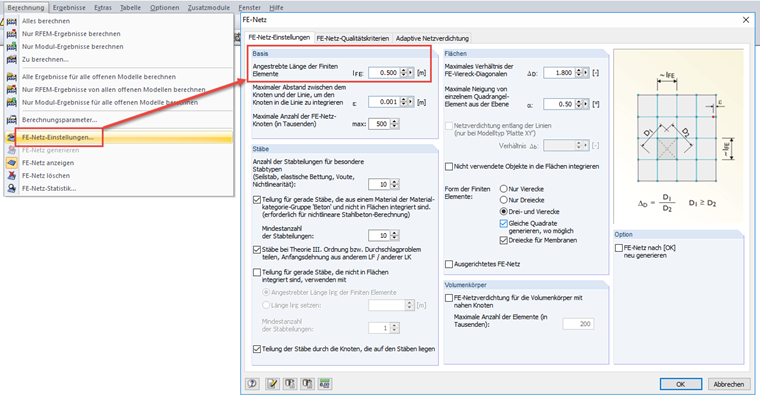

Nastavení sítě konečných prvků se provádí v sekci „Výpočet“ → „Nastavení sítě prvků“, viz Obrázek 2.

Obr. 02 - Nastavení sítě prvků

Klíčová slova

Síť KP Nastavení sítě KP Doporučení Vzdálenost mezi KP
