通常建议的有限元目标长度是多少?

回答

根据结构体系的各个尺寸,建议遵循以下规则:

  • 在面的边界线之间生成8到10个元素(见图01),但是至少生成4个元素
图片 01 - 面边界线之间的十个有限元

也可以使用更多的单元,但是要注意的是有限元网格的宽度太小会不必要地减慢计算速度,并不一定会同时提高结果的质量。 如果需要,建议局部有限元网格细化

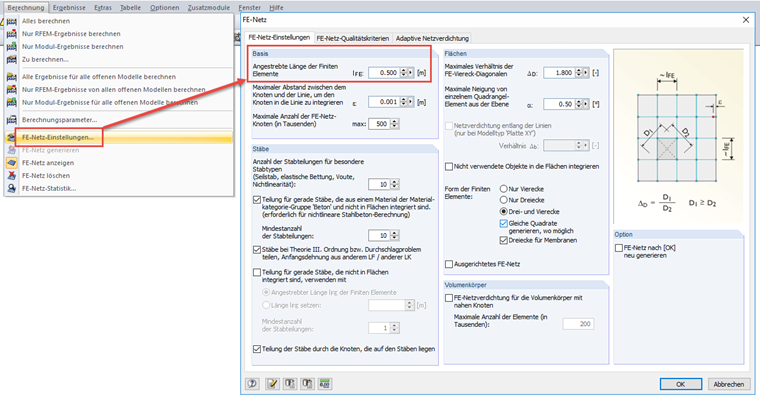

您可以在“计算”→“有限元网格设置”中指定有限元网格设置,见图02。

图片 02 - 有限元网格设置

关键词

有限元网格 有限元网格设置 推荐 网格宽度
