FAQ 002930 RU 15. апреля 2019

Sonja von Bloh Моделирование | Конструкция SHAPE-THIN

Держатель приварен угловыми швами к лицевой панели. Как рассчитать сварочные напряжения?

Ответ

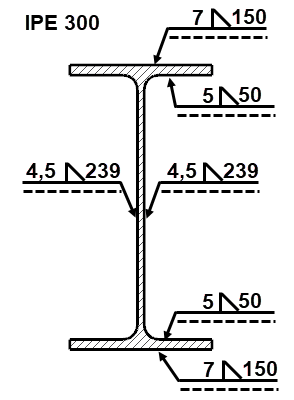

На рисунке 1 показано устойчивое к изгибу несущее соединение угловыми швами. Профиль несущей - это IPE 300, S235. Угловые угловые швы на наружных фланцах (a = 7 мм, l = 150 мм) вдоль внутренней поверхности угловых сварных швов фланцев (a = 5 мм, l = 50 мм), а также двойных угловых сварных швов (a = 4,5 мм, l = 239 мм). Изгибающий момент соединения M y = -106,11 кНм.
Считается, что угловые швы сосредоточены в корневых линиях.

Следует:
A = 2 ∙ 0,7 ∙ 15 + 2 ∙ 0,45 ∙ 23,9 + 4 ∙ 0,5 ∙ 5,0 = 52,51 см²
I y = 2 ∙ 0.7 ∙ 15 ∙ 15.0² + 2 ∙ 0.45 ∙ 23.9³ / 12 + 4 ∙ 0.5 ∙ 5.0 ∙ (15 - 1,07) ² = 7690 см 4

В конце двойного филе полотна получаются следующие значения натяжения:
σ = 10611/7690 ∙ 11,95 = 16,49 кН / см²

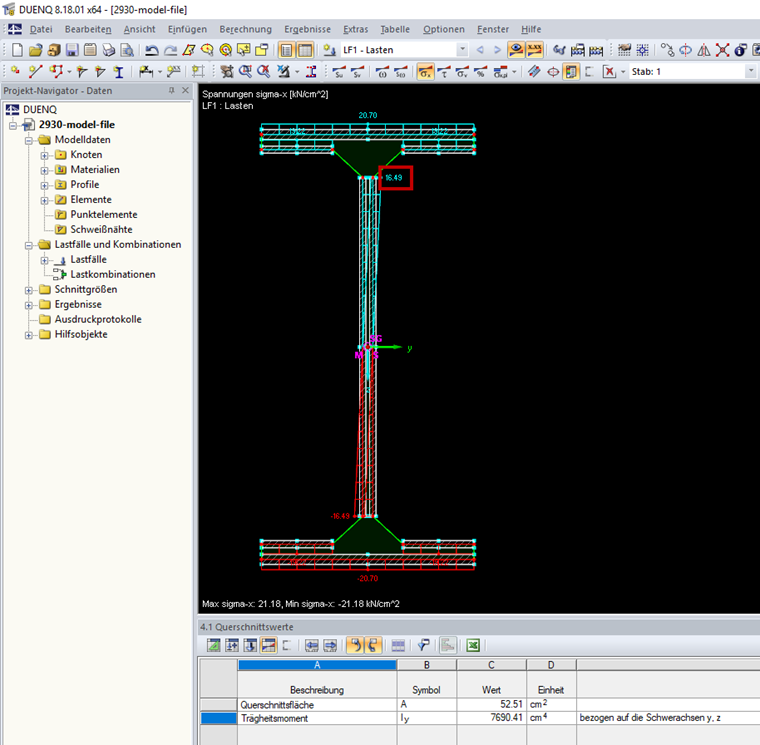

Угловые швы смоделированы в DUENQ и введены как размер разреза M y = -106,11 кНм. После расчета получаются те же значения, что и в приведенном выше расчете (см. Рисунок 2).

Ключевые слова

Филе Сварочное напряжение
