FAQ 002930 FR 15 avril 2019

Sonja von Bloh Modélisation & Structure SHAPE-THIN

Un support est soudé avec des soudures d'angle à une plaque frontale. Comment calculer les contraintes de soudure?

Réponse

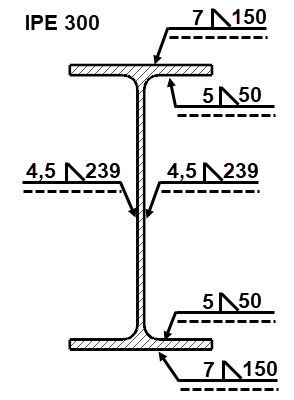

La figure 1 montre une connexion de support résistant à la flexion par des soudures d'angle. Le profil de l'opérateur est un IPE 300, S235. Soudures d'angle extérieures de bride (a = 7 mm, l = 150 mm), le long de l'intérieur des brides soudures d'angle (a = 5 mm, l = 50 mm) et soudures d'angle doubles (a = 4,5 mm, l = 239 mm) sont utilisés. Le moment de flexion de la connexion est M y = -106,11 kNm.
On pense que les soudures d'angle sont concentrées dans les racines.

Ça suit:
A = 2 ≤ 0,7 ≤ 15 + 2 ≤ 0,45 ≤ 23,9 + 4 ≤ 0,5 ≤ 5,0 = 52,51 cm ²
I y = 2 ∙ 0,7 15 15,0² + 2 0,45 23,9³ / 12 + 4 0,5 ∙ 5,0 ∙ (15 - 1,07) ² = 7690 cm 4

À la fin de la bande, vous obtenez les tensions suivantes:
σ = 10611/7690 11,95 = 16,49 kN / cm²

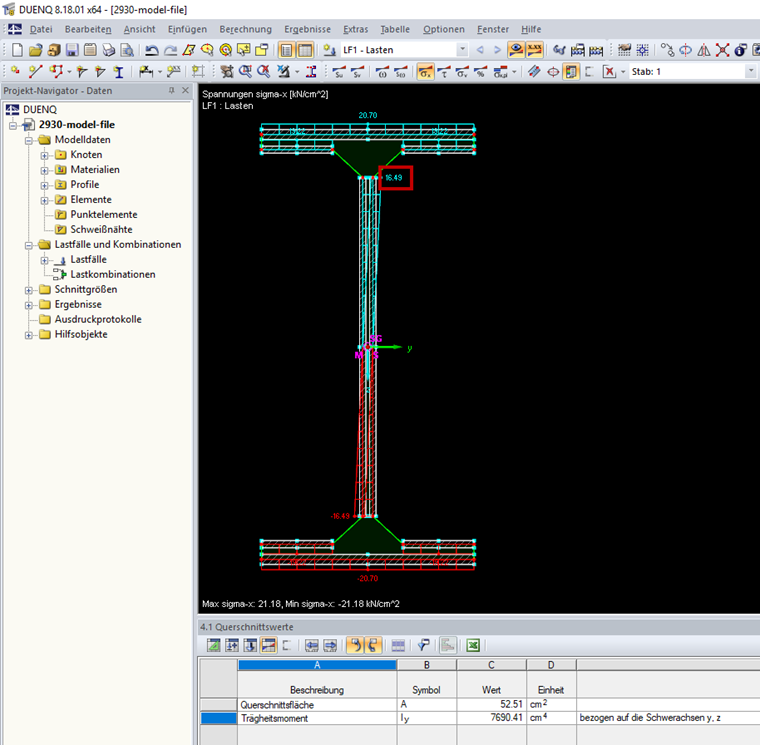

Les soudures d'angle sont modélisées dans DUENQ et entrées avec la taille de coupe M y = -106,11 kNm. Après le calcul, les mêmes valeurs sont obtenues comme dans le calcul ci-dessus (voir Figure 2).
