Risposta:

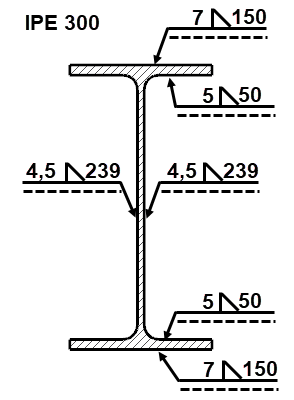

L'immagine 01 mostra una connessione della trave rigida a flessione utilizzando saldature d'angolo. La sezione trasversale della trave è IPE 300, S235. Ci sono le saldature d'angolo dell'ala esterna (a = 7 mm, l = 150 mm), le saldature d'angolo lungo il lato interno delle ali (a = 5 mm, l = 50 mm) e le saldature d'angolo a doppio anima (a = 4,5 mm, l = 239 mm). Il momento flettente che agisce sul collegamento è My = -106,11 kNm.Si suppone che le saldature d'angolo siano concentrate nelle linee di fondo.
Ne segue:
A = 2 ∙ 0,7 ∙ 15 + 2 ∙ 0,45 ∙ 23,9 + 4 ∙ 0,5 ∙ 5,0 = 52,51 cm²
Iy = 2 ∙ 0,7 ∙ 15 ∙ 15,0² + 2 ∙ 0,45 ∙ 23,9/12 + 4 ∙ 0,5 ∙ 5,0 ∙ (15 - 1,07)² = 7.690 cm 4
Alla fine della saldatura d'angolo dell'anima, si ottengono le seguenti tensioni:
σ⊥ = 10.611/7.690 ∙ 11,95 = 16,49 kN/cm²

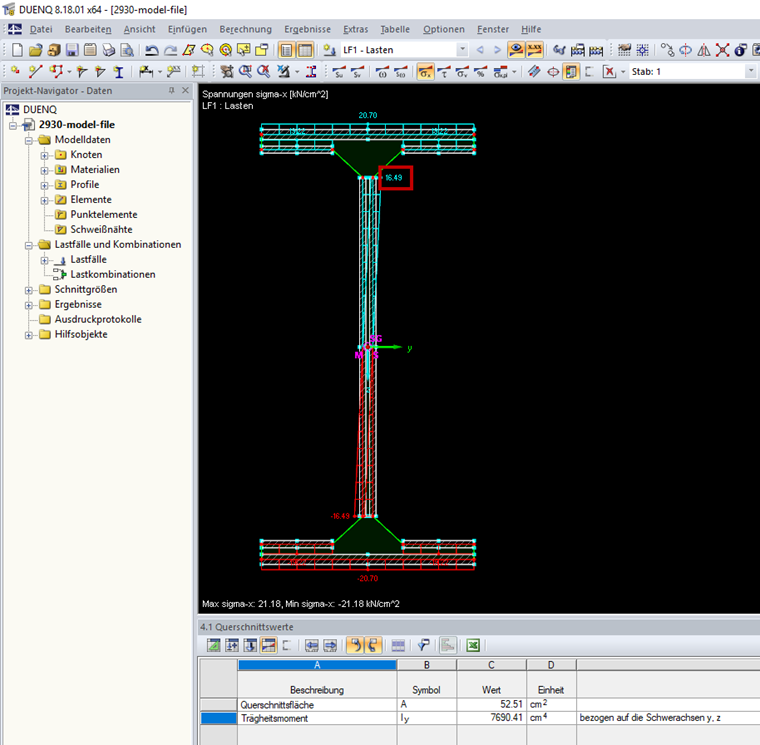

Le saldature d'angolo sono modellate in SHAPE‑THIN e immesse come forza interna My = -106,11 kNm. Dopo il calcolo, si ottengono gli stessi valori nel calcolo sopra (vedere l'immagine 02).
