Respuesta:

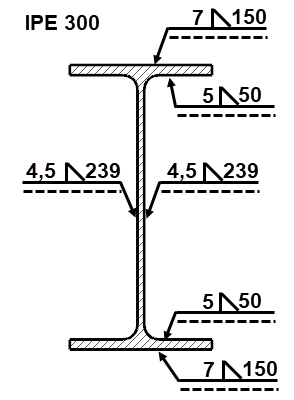

La imagen 01 muestra una conexión de viga rígida a flexión utilizando soldaduras en ángulo. La sección de la viga es IPE 300, S235. Están las soldaduras en ángulo del ala externa (a = 7 mm, l = 150 mm), las soldaduras en ángulo a lo largo del lado interno de las alas (a = 5 mm, l = 50 mm) así como las soldaduras en ángulo doble del alma (a = 4,5 mm, l = 239 mm). El momento flector que actúa en la conexión es M y = -106,1 kNm.Se supone que las soldaduras en ángulo se concentran en las líneas de la raíz.
Por lo tanto:
A = 2 ∙ 0,7 ∙ 15 + 2 ∙ 0,45 ∙ 23,9 + 4 ∙ 0,5 ∙ 5,0 = 52,51 cm²
Iy = 2 ∙ 0,7 ∙ 15 ∙ 15,0² + 2 ∙ 0,45 ∙ 23,9³/12 + 4 ∙ 0,5 ∙ 5,0 ∙ (15 - 1,07) ² = 7690 cm 4
Al final de la soldadura doble en ángulo del alma, se obtienen las siguientes tensiones:
σ ⊥ = 10611/7690 ∙ 11,95 = 16,49 kN / cm²

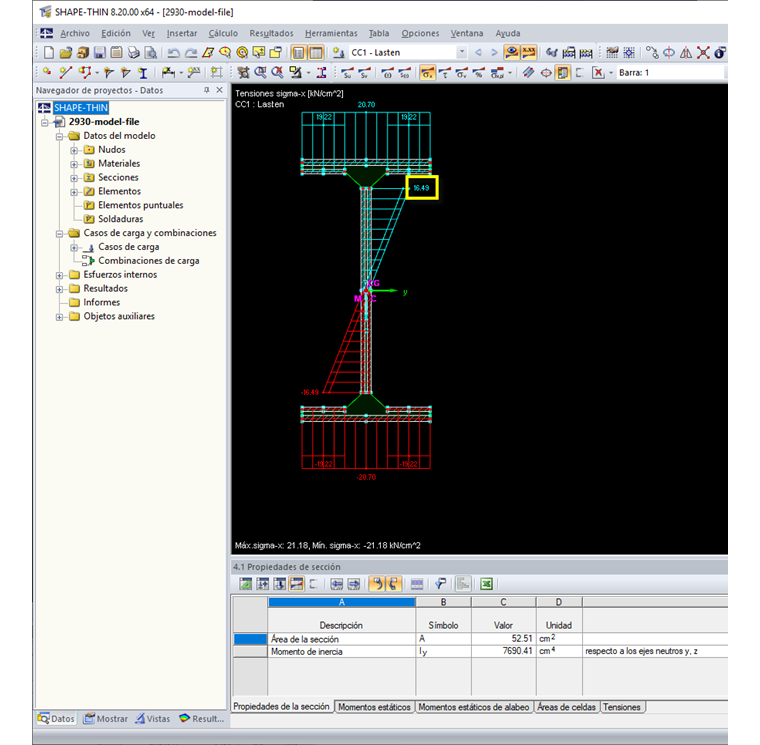

Las soldaduras en ángulo se modelan en SHAPE-THIN y se introducen como un esfuerzo interno M y = -106,11 kNm. Después del cálculo, se obtienen los mismos valores en el cálculo anterior (ver figura 02).
.png?mw=350&hash=83397b9718189d605563213de7c48c3b3b18b064)
