FAQ 003007 RU

26. апреля 2019

Thomas Günthel Результаты RSBUCK RF-STABILITY Стальные конструкции

Я рассчитал эффективную длину для моей модели с помощью RSBUCK / RF-STABILITY. Какая эффективная длина имеет значение для дальнейших анализов?

Ответ

RSBUCK / RF-STABILITY рассчитывает, по меньшей мере, один критический коэффициент нагрузки или одну критическую нагрузку и назначенную форму потери устойчивости. Затем эффективная длина рассчитывается исходя из критической нагрузки (см. Здесь ). Поскольку данный анализ не выполняется для отдельных локальных компонентов, но только для всей конструкции, полученные в результате суммарные коэффициенты нагрузки относятся к общей структуре, а не к локальным элементам. Тем не менее, может случиться так, что структура будет неэффективной в глобальном масштабе для некоторых факторов ветвления нагрузки (но также локальна (в зависимости от жесткости и состояния осевой силы).

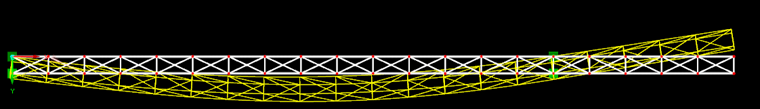

Расчетные эффективные длины должны поэтому использоваться только стержнями, которые сгибаются в соответствующем режиме потери устойчивости. В случае глобального сбоя конструкции (см. Пример рис. 1), трудно сделать выводы о потере устойчивости отдельных стержней.

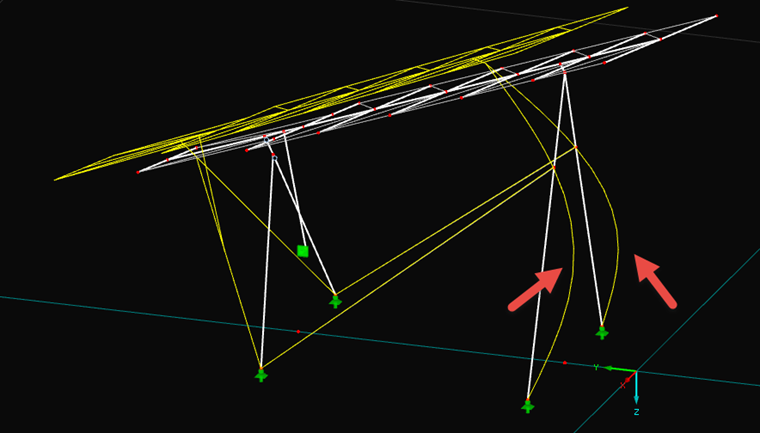

На рисунке 2 показана конструкция, в которой пряжки задних колонн сгибаются. Поэтому рекомендуется использовать только эффективную длину, рассчитанную для обоих столбцов.

Опять же, в общем: Длины продольного изгиба модуля RSBUCK действительны только для конструктивного компонента в соответствующем направлении, если соответствующая форма потери устойчивости четко «выпирает» стержень по отношению к другому в соответствующем направлении. Понятно, что осевые силы также влияют на результаты здесь.

Ключевые слова

Расчетная длина
