V modulu RSBUCK / RF-STABILITY jsme vypočetli vzpěrné délky.Jaké jsou vzpěrné délky důležité pro další posouzení?

Odpověď

RSBUCK / RF-STABILITY vypočítá alespoň jeden součinitel kritického zatížení nebo jedno kritické zatížení a přiřazený tvar boulení. Vzpěrná délka se pak spočítá z kritického zatížení (viz zde ). Vzhledem k tomu, že se tato analýza nekontroluje u jednotlivých lokálních konstrukčních prvků, ale pouze u celé konstrukce, pak souhrnné součinitele zatížení odpovídají globální konstrukci a nikoli lokálním prvkům. Může se ovšem stát, že některá součinitelová zatížení v plošině selhává globálně (v závislosti na tuhosti a normálové síle také selže lokálně).

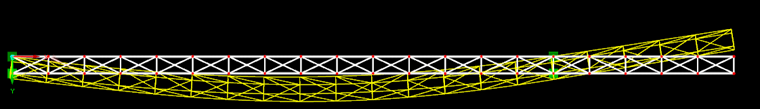

Vypočítané efektivní délky by proto měly používat pouze pruty, které pracují v příslušném boulení. V případě globálního selhání konstrukce (viz příklad obrázku 1) je proto obtížné vyvodit závěry týkající se chování jednotlivých prutů při boulení.

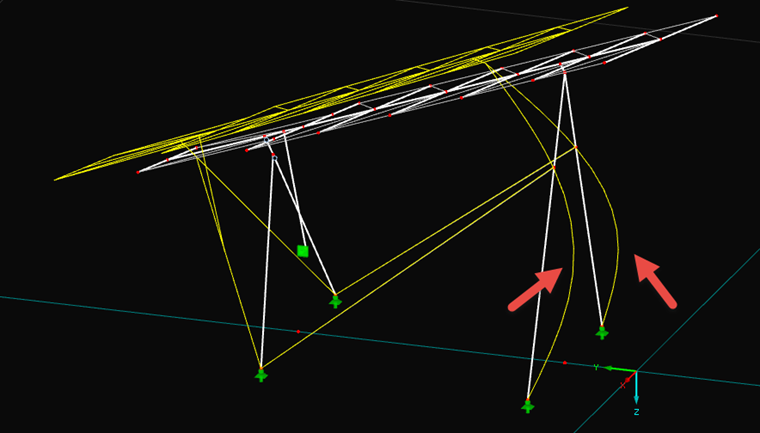

Obrázek 2 znázorňuje konstrukci, na níž zadní sloupy pracují. Doporučujeme proto použít pouze vzpěrné délky pro oba sloupy.

Znovu obecně: Vybočení ze modulu RSBUCK platí pouze pro konstrukční část v příslušném směru pouze tehdy, pokud příslušný tvar boulení zřetelně "vybočuje" daný prut oproti jinému v příslušném směru. Je ovšem zřejmé, že normálové síly mají vliv také na výsledky.
