FAQ 003007 FR

15 octobre 2019

Thomas Günthel Résultats RSBUCK RF-STABILITY Structures en acier

J'ai calculé les longueurs efficaces pour mon modèle à l'aide de RSBUCK/RF-STABILITY.Quelles longueurs efficaces doivent être utilisées pour les analyses ultérieures ?

Réponse

RSBUCK/RF-STABILITY calcule au moins un facteur de charge critique ou une charge critique et un mode de flambement correspondant. La longueur efficace est ensuite calculée à partir de la charge critique (voir cet article). Cette analyse n'est pas effectuée pour les différents composants locaux, mais seulement pour l'ensemble de la structure, les facteurs de charge de flambement résultants correspondent donc à la structure globale et non aux éléments locaux. Il peut arriver que la structure soit en échec globalement et localement dans le cas de certains facteurs de charge de flambement (en fonction de la rigidité et de l'état d'effort normal).

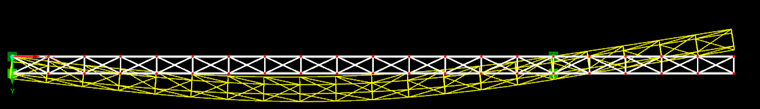

Les longueurs efficaces ainsi calculées doivent être utilisées uniquement par les barres qui flambent dans le mode de flambement respectif. Il est donc difficile de tirer des conclusions sur le comportement au flambement de chaque barre en cas de rupture globale d'une structure (voir l'exemple de la Figure 01).

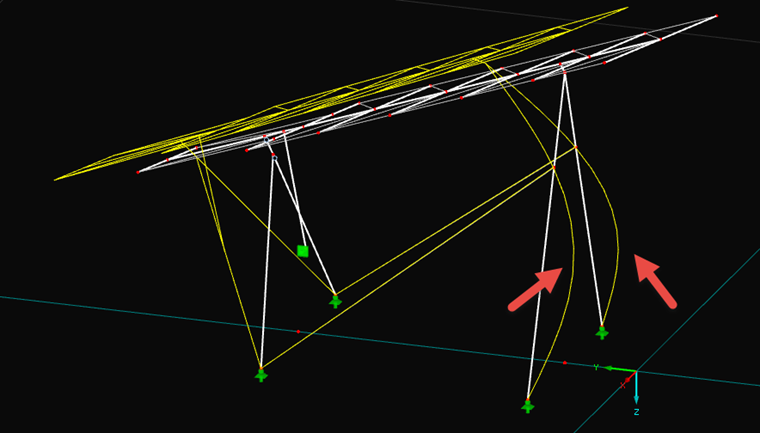

La Figure 02 montre une structure dont les poteaux arrière flambent. Il est donc recommandé d'utiliser uniquement des longueurs efficaces calculées pour les deux poteaux.

De manière générale, les longueurs de flambement obtenue à partir du module RSBUCK sont valables uniquement pour un composant dans la direction correspondante si la forme de flambement associée fait flamber visibilement la barre par rapport aux autres dans la direction correspondante. Il est évident que les efforts normaux ont également un impact sur les résultats.

Mots-clés

Longueur efficace
