Frage

Ich habe mit RSKNICK/RF-STABIL Knicklängen für mein Modell berechnet.
Welche Knicklängen sind für weitere Untersuchungen relevant?


Antwort:

RSKNICK/RF-STABIL berechnen mindestens einen Verzweigungslastfaktor bzw. eine Verzweigungslast und eine zugehörige Knickfigur. Aus der Verzweigungslast wird dann die Knicklänge zurückgerechnet (siehe hier). Da diese Analyse nicht für einzelne lokale Bauteile, sondern immer nur für die komplette Struktur erledigt wird, beziehen sich die daraus ermittelten Lastverzweigungsfaktoren auch auf die globale Struktur und nicht auf die lokalen Elemente. Es kann aber und wird durchaus vorkommen, dass bei einigen Lastverzweigungsfaktoren die Struktur global versagt aber auch lokal versagt (abhängig von Steifigkeit und Normalkraftzustand).

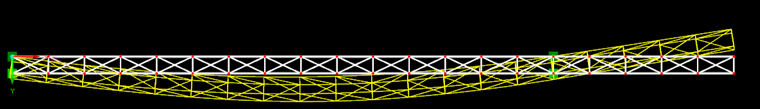

Es sollten die so berechneten Knicklängen daher nur von den Stäben verwendet werden, die auch in der jeweiligen Knickfigur ausknicken. Beim globalen Versagen einer Struktur (siehe Beispiel Abbildung 1) ist es somit schwer Rückschlüsse auf das Knickverhalten einzelner Stäbe zu führen.

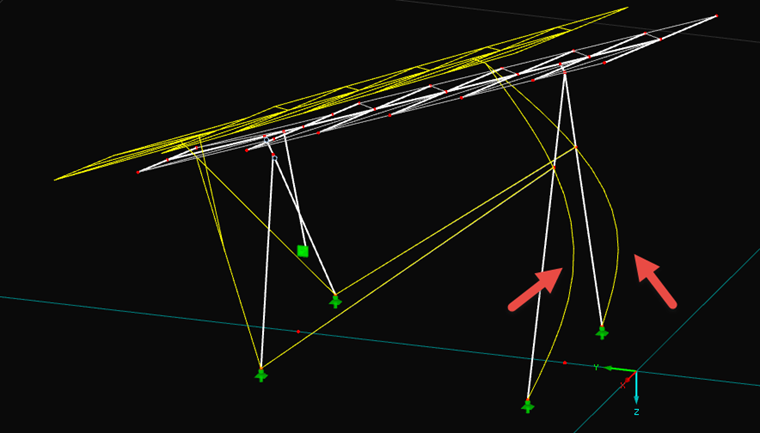

In Abbildung 2 ist eine Struktur dargestellt, bei der die hinteren Stützen knicken. Es sollten daher auch nur die für diese beiden Stützen berechneten Knicklängen verwendet werden.

Nochmal allgemein: Knicklängen aus dem Modul RSKNICK sind für ein Bauteil in die jeweilige Richtung immer nur gültig, wenn die zugehörige Knickfigur den Stab deutlich gegenüber den anderen in die jeweilige Richtung „ausbeult“. Ganz klar ist, dass die Normalkräfte hier ebenfalls eine Auswirkung auf die Ergebnisse haben.
