He usado RSBUCK / RF-STABILITY para calcular las longitudes eficaces para mi modelo. ¿Qué longitudes eficaces son relevantes para futuros análisis?

Respuesta

RSBUCK / RF-STABILITY calcula al menos un factor de carga crítica o una carga crítica y un modo de pandeo relacionado. Se recalcula la longitud de pandeo a partr de la carga crítica (consulte aquí). Como este análisis no se lleva a cabo para componentes locales individuales sino solo para toda la estructura, los factores de diferenciación de carga determinados se refieren a la estructura global y no a los elementos locales. Sin embargo, la estructura puede y probablemente falle globalmente para algunos coeficientes de división de la carga, así como falla localmente (dependiendo de la rigidez y del estado del esfuerzo axil).

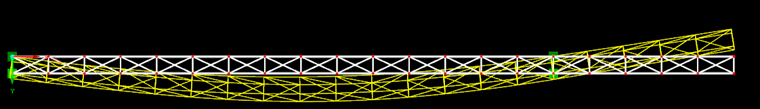

Por lo tanto, sólo se deben usar las longitudes de pandeo calculadas de esta manera en las barras que se doblan en el modo de pandeo. En el caso del fallo global de una estructura (ver ejemplo de la figura 1), es difícil sacar conclusiones respecto al comportamiento de pandeo de las barras individuales.

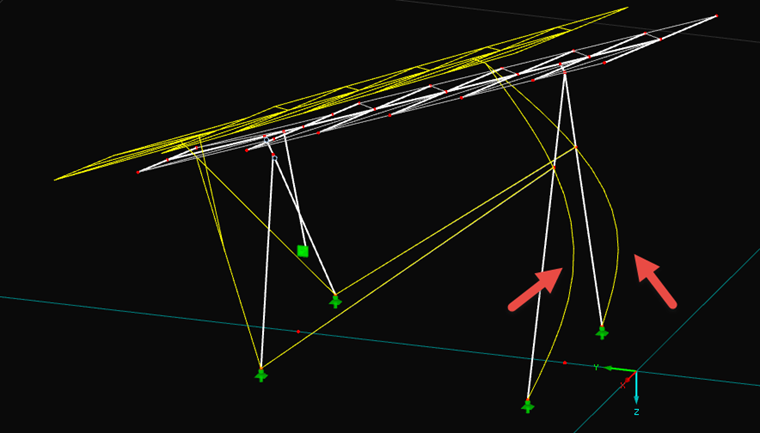

La figura 2 muestra una estructura donde se doblan los pilares traseros. Por lo tanto, solo se deben usar las longitudes de pandeo calculadas para estos dos pilares.

De nuevo, en general: las longitudes de pandeo del módulo del módulo RSBUCK siempre son válidas para un sólo componente estructural en la dirección respectiva, si el modo de pandeo relacionado "dobla" la barra en relación con las otras en la dirección respectiva. Obviamente, los esfuerzos axiles también tienen un impacto en los resultados.

Palabras clave

Longitud de pandeo
