问题

我已经使用 RSBUCK/RF‑STABILITY 计算了模型中的有效长度。
哪些有效长度与进一步的分析相关?


回复:

RSBUCK/RF-STABILITY 计算至少一个临界荷载系数或一个临界荷载,以及指定的屈曲形状。 然后从临界荷载开始计算有效长度(见此处)。 因为不是对结构的单个构件进行分析,而是对整个结构进行分析,所以得出的临界荷载系数是指结构的整体而不是局部构件。 然而,根据刚度和轴力状态,某些临界荷载系数可能会导致结构全局(和局部)失效。

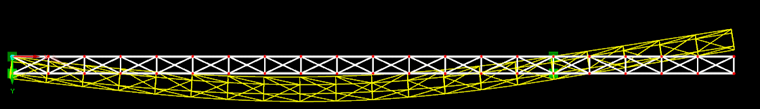

因此,计算的有效长度应仅用于在相应屈曲模式下屈曲的杆件。 在结构整体失效的情况下(见图 01 中的示例),因此很难对单个杆件的屈曲行为下结论。

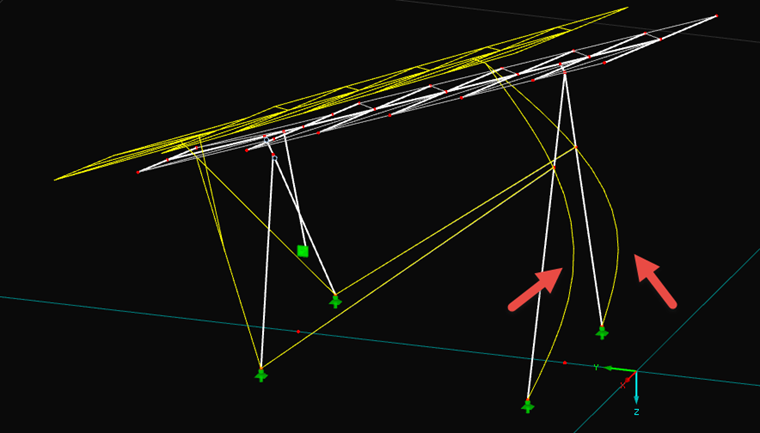

图 02 显示了一个结构,其中后柱发生屈曲。 因此,建议仅使用对这两根柱子计算的有效长度。

一般摘要: RSBUCK 模块得出的有效长度仅适用于结构构件在该方向上的相关屈曲形状,该杆件相对于另一个方向显着“凸出”。 可以看出,轴力对计算结果也有影响。
