Ответ:

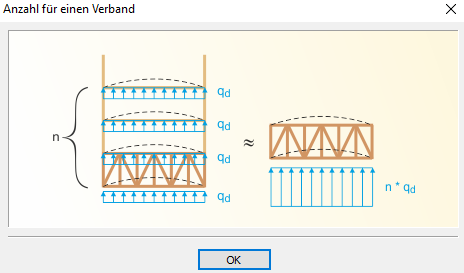

Программа RX ‑ TIMBER Brace обычно используется для расчета жесткости двускатных кровельных балок с переменной высотой сечения. Их можно рассчитать в программе RX ‑ TIMBER Glued-Laminated Beam.Из программы RX ‑ TIMBER Glued-Laminated Beam пользователь получает эквивалентные нагрузки на балку, классифицированные для каждого загружения. Расчет выполняется в соответствии с разделом 9.2.5.3 EC 5. Эту эквивалентную нагрузку необходимо передать в программе RX ‑ TIMBER Brace для идентичных загружений (Рисунок 01).

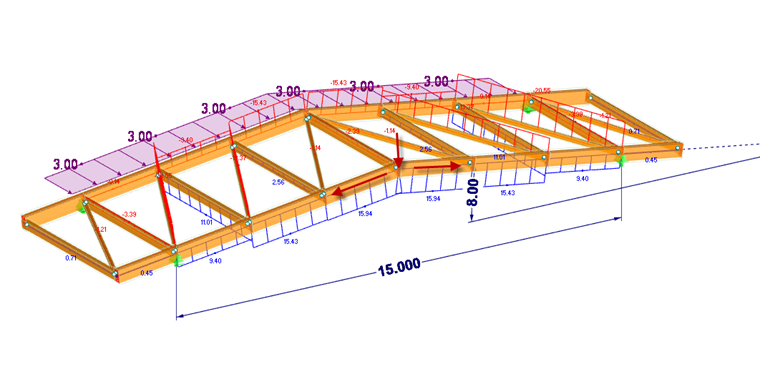

Опять же, осевые силы, рассчитанные в программе RX ‑ TIMBER Brace, должны быть заданы в качестве дополнительных сил в программе RX ‑ TIMBER Glued-Laminated Beam. В этом случае необходимо различать сжимающую силу в верхней полке раскоса и силу растяжения в нижней полке раскоса. Обе осевые силы всегда должны применяться отдельно. Силы растяжения нижней полки используются для получения в пространственной системе силы прогиба, которую можно применить в качестве дополнительного момента (Рисунок 02).
