Jaké síly je třeba vyměnit mezi programem RX-TIMBER BSH a programem RX-TIMBER Association?

Odpověď

Program Banding RX-TIMBER se obvykle používá k výpočtu vyztužení sedlové střešní nosní konstrukce s proměnnou výškou průřezu. Lze je navrhnout v programu RX-TIMBER BSH.

Z programu RX-TIMBER BSH obdrží uživatel náhradní zatížení na každý nosník. Výpočet se provádí podle bodu 9.2.5.3 EC5. Toto náhradní zatížení je třeba převést do programu RX-TIMBER Association pro stejné zatěžovací stavy (obrázek 1).

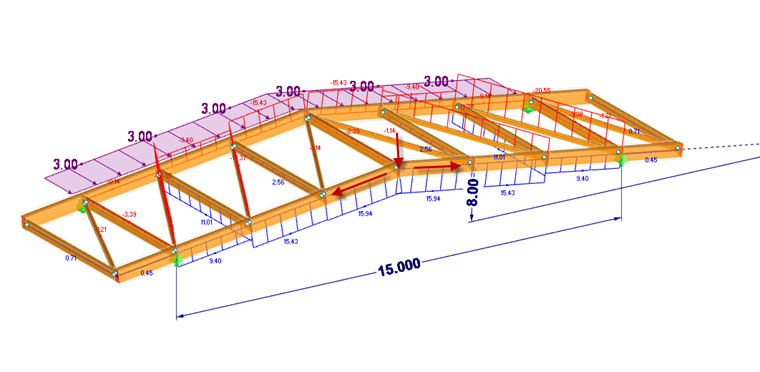

Normálové síly vypočítané programem RX-TIMBER Association je třeba znovu definovat jako přídavné síly v programu RX-TIMBER BSH. V takovém případě je třeba rozlišovat mezi tlakovou silou v horní části výztuže a tahovou silou ve spodní oblasti výztuhy. Oba normálová síly se aplikují odděleně. Tahové síly spodní pásnice slouží k odvození deformační síly v prostoru, který lze aplikovat jako přídavný moment (obrázek 2).


Klíčová slova

Síla deformace Další momenty Výměna zatížení
