Welche Kräfte müssen zwischen dem Programm RX-HOLZ BSH und dem Programm RX-HOLZ Verband ausgetauscht werden?

Antwort

Das Programm RX-HOLZ Verband dient üblicherweise der Berechnung der Aussteifung von Satteldachträger mit veränderlicher Querschnittshöhe. Diese können im Programm RX-HOLZ BSH bemessen werden.

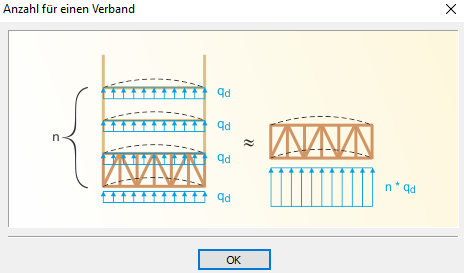

Aus dem Programm RX-HOLZ BSH erhält der Anwender die Ersatzlasten pro Träger aufgeschlüsselt für jeden Lastfall. Die Berechnung erfolgt nach dem Abschnitt 9.2.5.3 des EC5. Diese Ersatzlast muss im Programm RX-HOLZ Verband für die identischen Lastfälle übernommen werden (Bild 1).

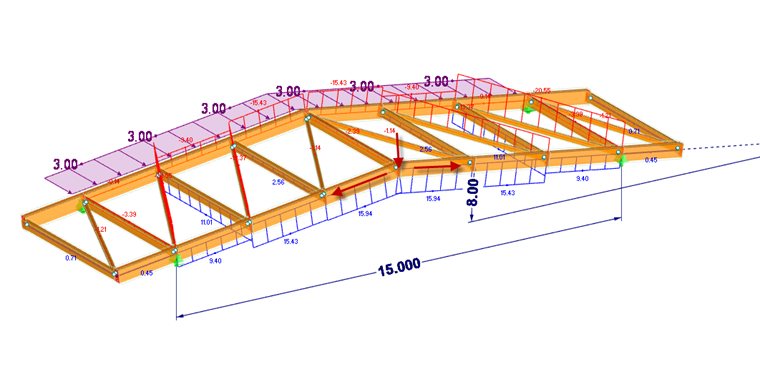

Die vom Programm RX-HOLZ Verband berechneten Normalkräfte wiederum müssen als zusätzliche Kräfte im Programm RX-HOLZ BSH definiert werden. Hierbei ist zwischen der Druckkraft im Obergurt des Verbands und der Zugkraft im Untergurt des Verbandes zu unterscheiden. Beide Normalkräfte müssen jeweils getrennt angesetzt werden. Aus den Zugkräften des Untergurts ergibt sich in dem räumlichen System eine Umlenkkraft, die als Zusatzmoment angesetzt werden kann (Bild 2).
