¿Qué fuerzas se deben intercambiar entre el programa RX-TIMBER BSH y el programa RX-TIMBER Brace?

Respuesta

El programa RX-TIMBER Bandage se usa generalmente para el cálculo de la rigidización de viguetas de techo a dos aguas con una altura de sección variable. Se pueden calcular en el programa RX-TIMBER BSH.

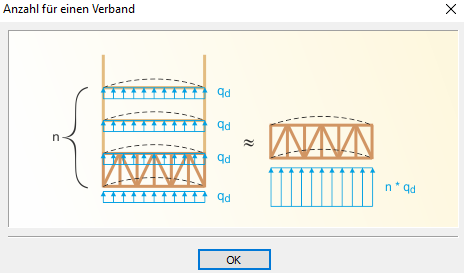

Desde el programa RX-TIMBER BSH, el usuario recibe las cargas equivalentes por viga clasificadas para cada caso de carga. El cálculo se realiza según la sección 9.2.5.3 de EC5. Esta carga equivalente se debe transferir en el programa RX-TIMBER Brace para los casos de carga idénticos (figura 01).

De nuevo, los esfuerzos axiles calculados por el programa RX-TIMBER Brace se deben definir como esfuerzos adicionales en el programa RX-TIMBER BSH. En este caso, se debe hacer una distinción entre los esfuerzos de compresión en el cordón superior del apoyo y el esfuerzo de tracción en el cordón inferior del apoyo. Ambos esfuerzos axiles siempre se deben aplicar por separado. Los esfuerzos de tracción del cordón inferior se usan para derivar un esfuerzo de deformación en el sistema espacial, lo que se puede aplicar como un momento adicional (figura 02).


Palabras clave

Esfuerzo de deformación Momentos adicionales Carga equivalente
