问题
在 RX-TIMBER 胶合木梁程序和 RX-TIMBER 支撑程序之间必须交换哪些力?
回复:

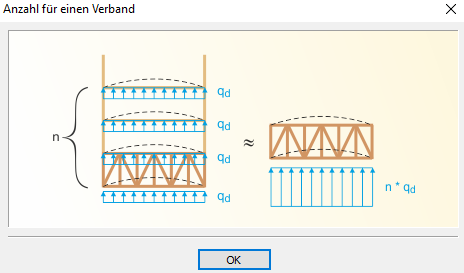

RX‑TIMBER Brace 程序通常用于计算可变截面高度的双坡屋面梁的加劲。 可以在 RX‑TIMBER 胶合木梁程序中进行设计。从 RX‑TIMBER 胶合木梁程序中,用户可以收到为每个荷载工况分类的等效荷载。 按照 EC 5 中第 9.2.5.3 节进行计算。 对于相同的荷载工况,必须在 RX-TIMBER Brace 程序中传递该等效荷载(图 01)。

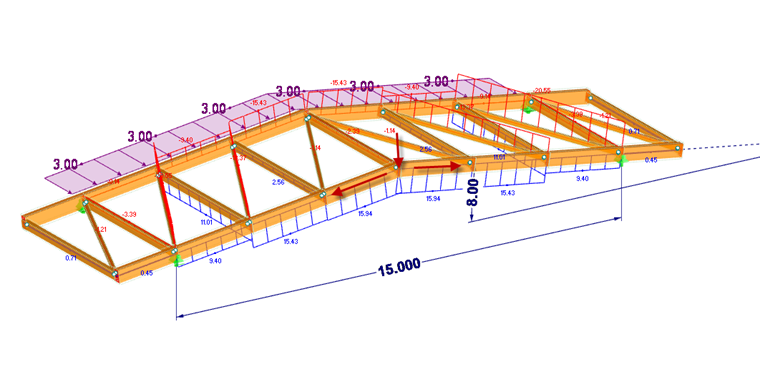

同样,由程序 RX-TIMBER 计算的轴力必须在程序 RX-TIMBER 胶合木梁中定义为附加力。 在这种情况下必须区分支撑上翼缘的压力和下翼缘的拉力。 两个轴力必须单独施加。 下翼缘的拉力用于在空间系统中产生一个偏转力,该力可以作为附加弯矩施加(图 02)。
