Jakie siły należy wymienić między programem RX-TIMBER BSH a programem RX-TIMBER Association?

Odpowiedź

Program Bandaż RX-TIMBER służy z reguły do obliczeń usztywnienia belek dwupasmowych o zmiennej wysokości przekroju. Mogą one być zaprojektowane w programie RX-TIMBER BSH.

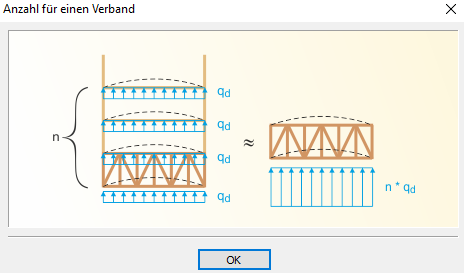

Z programu RX-TIMBER BSH użytkownik otrzymuje obciążenia równoważne na belkę sklasyfikowane dla każdego przypadku obciążenia. Obliczenia przeprowadza się zgodnie z Sekcją 9.2.5.3 EC5. To równoważne obciążenie musi zostać przesłane w programie Relacja RX-TIMBER dla identycznych przypadków obciążeń (rysunek 1).

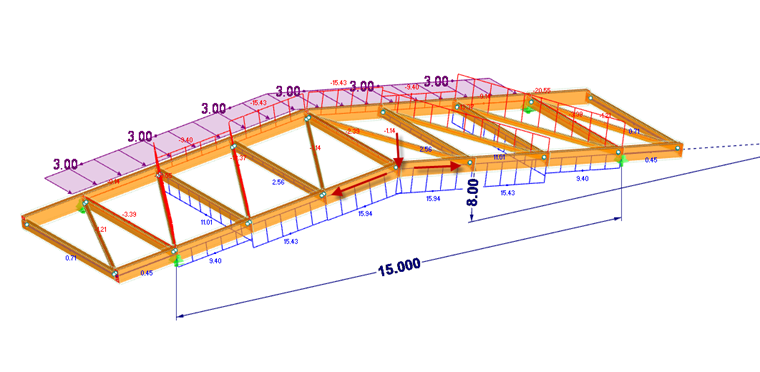

Również w programie RX-TIMBER BSH siły rażenia obliczane przez Program Powiązania RX-TIMBER muszą być zdefiniowane jako Siły dodatkowe. W tym przypadku należy rozróżnić siłę ściskającą w pręcie górnym pręta usztywniającego oraz siłę rozciągającą pręta dolnego pręta. Obie siły osiowe należy przyłożyć oddzielnie. Siły rozciągające dolnego kołnierza służą do obliczania siły ugięcia w układzie przestrzennym, która może być zastosowana jako dodatkowy moment (rysunek 2).


Słowa kluczowe

Siła ugięcia Dodatkowe momenty Obciążenie zastępcze
