Risposta:

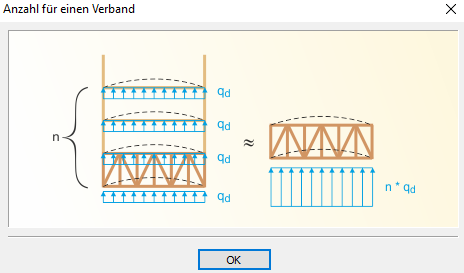

Il programma RX‑TIMBER Brace viene solitamente utilizzato per il calcolo dell'irrigidimento di travi a due falde con un'altezza della sezione trasversale variabile. Possono essere progettati nel programma RX‑TIMBER Glued-Laminated Beam.Dal programma RX‑TIMBER Glued-Laminated Beam, l'utente riceve i carichi equivalenti per trave classificata per ciascun caso di carico. Il calcolo viene eseguito secondo la sezione 9.2.5.3 di EC 5. Questo carico equivalente deve essere trasferito nel programma RX‑TIMBER Brace per i casi di carico identici (Figura 01).

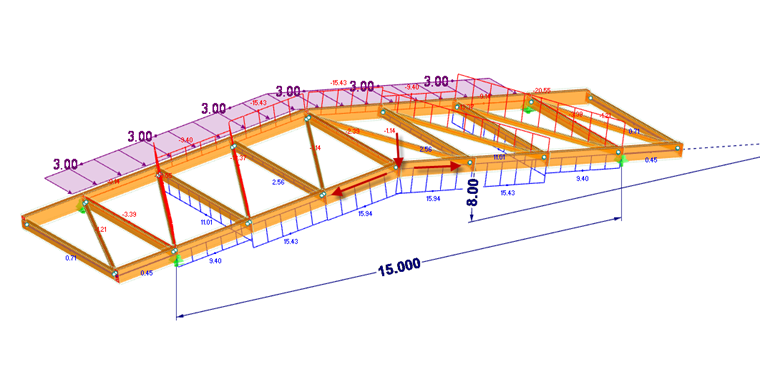

Anche in questo caso, le forze assiali calcolate dal programma RX‑TIMBER Brace devono essere definite come forze aggiuntive nel programma RX‑TIMBER Glued-Laminated Beam. In questo caso, è necessario distinguere tra la forza di compressione nell'ala superiore del controvento e la forza di trazione nell'ala inferiore del controvento. Entrambe le forze assiali devono essere sempre applicate separatamente. Le forze di trazione dell'ala inferiore vengono utilizzate per derivare una forza di inflessione nel sistema spaziale, che può essere applicata come momento aggiuntivo (Figura 02).
