缺陷警告 12211: Stäbe mit unterschiedlichen Rotationen

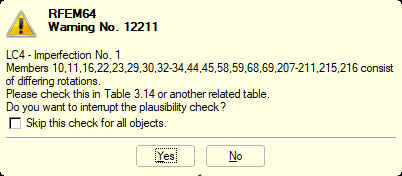

对于缺陷,我收到警告编号12211,指出杆件由不同的旋转组成。 该怎么办?


回复:

缺陷平行于杆件的局部 y 轴或 z 轴。 Wird als Bezug für die Imperfektion ein Stabsatz ausgewählt, sollten alle im Stabsatz enthaltenen Stäbe gleich ausgerichtet sein und der Stabsatz gerade sein.

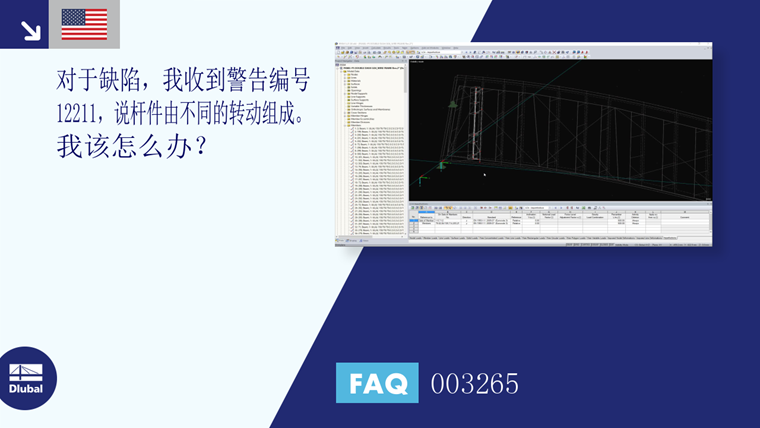

Zum Prüfen, ob die Stäbe alle parallel zueinander liegen, kann man die Funktione "Selektieren Speziell " → "Stäbe" → "parallel zu Stab". nutzen. Sehen Sie sich dazu bitte das Video an.

Ist ein Stab nicht parallel, sollte man die Koordinaten der Knoten prüfen und gegebenenfalls ausrichten. Es ist auch möglich, sofern an den Knoten keine weiteren Stäbe angeschlossen sind, die Endknoten des nicht parallelen Stabes einfach aufeinander zu ziehen.
