Pytanie

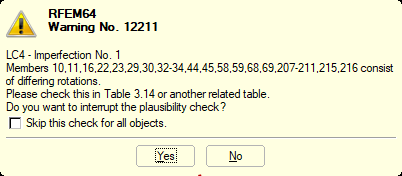

W przypadku imperfekcji otrzymuję Ostrzeżenie nr 12211 mówiące, że pręty składają się z różnych obrotów. Co możemy zrobić?


Odpowiedź:
Imperfekcje są stosowane równolegle do lokalnej osi y lub z pręta. W przypadku wybrania zbioru prętów jako odniesienia dla imperfekcji wszystkie pręty znajdujące się w zbiorze powinny mieć tę samą orientację, a zbiór prętów powinien być prosty.
Aby sprawdzić, czy pręty leżą równolegle do siebie, należy wybrać funkcję "Wybierz specjalnie" → "Pręty" → "Równolegle do pręta".   W tym celu obejrzyj wideo.
Jeżeli pręt nie jest równoległy, zaleca się sprawdzenie współrzędnych węzłów i, w razie potrzeby, ich wyrównanie. O ile nie ma innych prętów połączonych z węzłami, możliwe jest również proste przyciągnięcie końcowych węzłów pręta nierównoległego do siebie.
