Zum Prüfen, ob die Stäbe alle parallel zueinander liegen, kann man die Funktione "Selektieren Speziell " > "Stäbe" > "parallel zu Stab". nutzen. Sehen Sie sich dazu bitte das Video an.
Frage

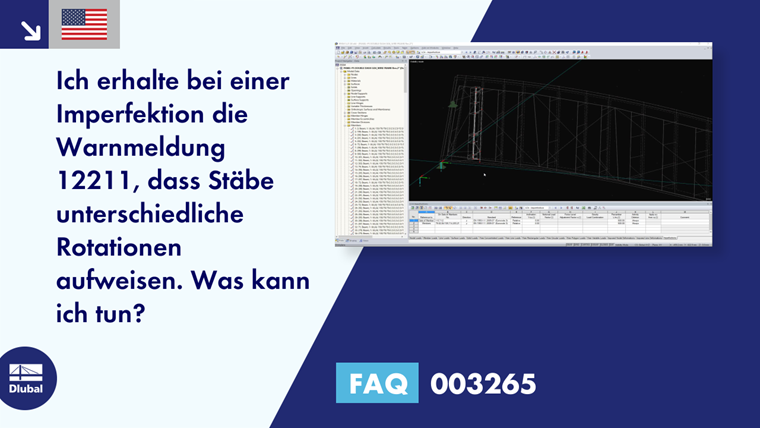

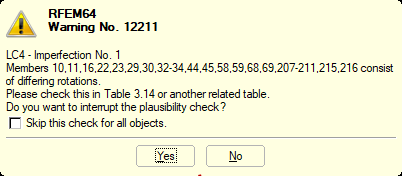

Ich erhalte bei einer Imperfektion die Warnmeldung 12211, dass Stäbe unterschiedliche Rotationen aufweisen. Was kann ich tun?
Zum Prüfen, ob die Stäbe alle parallel zueinander liegen, kann man die Funktione "Selektieren Speziell " > "Stäbe" > "parallel zu Stab". nutzen. Sehen Sie sich dazu bitte das Video an.
Die Belastung kann inkrementell aufgebracht werden. Diese Möglichkeit eignet sich für Berechnungen nach der Theorie großer Verschiebungen (III. Ordnung). Für Stäbe können die Schubverformungen berücksichtigt und die Schnittgrößen auf das verformte oder unverformte System bezogen werden. In RFEM lassen sich zudem Durchschlagprobleme bewältigen.
Die Berechnung kann für alle Stabtypen nach Theorie I., II. oder III. Ordnung durchgeführt werden. Diese Wahlmöglichkeit besteht sowohl für Lastfälle als auch für Lastkombinationen. Weitere Berechnungsparameter sind individuell für die Lastfälle, Last- und Ergebniskombinationen einstellbar. Damit ist eine hohe Flexibilität in Bezug auf das Berechnungsverfahren und die Detailvorgaben gewährleistet.
In den einzelnen Lastfällen bzw. Lastkombinationen besteht die Option, für alle oder ausgewählte Stäbe, die Steifigkeiten von Materialien, Querschnitten, Knotenlagern, Linienlagern, Flächenlagern, Stabendgelenken und Liniengelenken zu modifizieren. Zudem ist es möglich, Anfangsverformungen aus anderen Lastfällen bzw. Lastkombinationen zu berücksichtigen.
In den Ergebniskombinationen werden zunächst die enthaltenen Lastfälle berechnet. Anschließend werden diese Ergebnisse unter Berücksichtigung der entsprechenden Faktoren überlagert. In den Ergebniskombinationen können die Ergebnisse von Lastfällen, Lastkombinationen und auch von anderen Ergebniskombinationen überlagert werden. Standardmäßig werden die Schnittgrößen addiert, es besteht jedoch die Option einer quadratischen Überlagerung, welche bei dynamischen Untersuchungen relevant ist.
