Avertissement 12211 pour les imperfections : Stäbe mit unterschiedlichen Rotationen

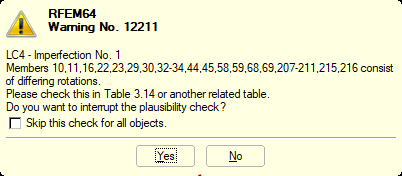

L'avertissement n°12211 s'affiche dans le cas d'une imperfection et indique que les barres ont des rotations différentes. Que faire ?


Réponse:

Les imperfections sont appliquées parallèlement à l'axe local y ou z d'une barre. Lorsqu'un ensemble de barres est sélectionné comme système de référence pour une imperfection, toutes les barres de cet ensemble doivent être orientées de la même manière et l'ensemble doit être continu.

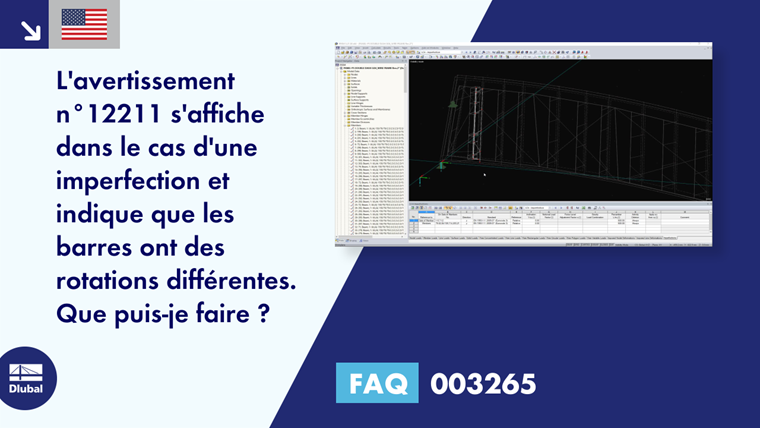

Vous pouvez contrôler si les barres sont parallèles les unes aux autres à l'aide des fonctions « Sélection spéciale » → « Barres » → « Parallèle à la barre ». nutzen. Voir la vidéo ci-contre.

Si une barre n'est pas parallèle, il est recommandé de vérifier et d'aligner les coordonnées des nœuds, si nécessaire. Si aucune autre barre n'est connectée aux nœuds, il est également possible de déplacer les nœuds d'extrémité de la barre non parallèle les uns vers les autres.
